Оцинковка – это эффективный и широко распространенный метод защиты металлов от коррозии. Процесс заключается в нанесении слоя цинка на поверхность металла, образуя барьер, который предотвращает прямой контакт металла с окружающей средой и, следовательно, замедляет или полностью останавливает процесс ржавления. Выбор правильной толщины цинкового покрытия является критически важным для обеспечения долговечности и надежности конструкции или изделия; В данной статье мы подробно рассмотрим существующие госты по толщине цинкового покрытия, обсудим различные методы оцинковки, факторы, влияющие на выбор толщины, а также методы контроля качества цинкового слоя.
Почему важна толщина цинкового покрытия?
Толщина цинкового покрытия напрямую влияет на срок службы и эффективность защиты от коррозии. Слишком тонкий слой цинка может быстро разрушиться, не обеспечив достаточной защиты основному металлу. С другой стороны, чрезмерно толстый слой может быть неэкономичным и даже привести к проблемам с адгезией и механической прочностью.
Факторы, влияющие на выбор толщины:
- Условия эксплуатации: Агрессивность окружающей среды (например, морской климат, промышленная зона) требует более толстого покрытия.
- Тип металла: Разные металлы требуют разной толщины цинка для оптимальной защиты.
- Назначение изделия: Изделия, подвергающиеся высоким механическим нагрузкам, могут требовать более прочного и толстого цинкового слоя.
- Метод оцинковки: Разные методы оцинковки позволяют получать разные диапазоны толщины покрытия.
Основные госты, регламентирующие толщину цинкового покрытия
В России и других странах СНГ действуют различные государственные стандарты (госты), которые определяют требования к толщине цинкового покрытия в зависимости от метода оцинковки, условий эксплуатации и назначения изделия. Важно отметить, что существуют и международные стандарты, такие как ISO и ASTM, которые также могут быть применимы в определенных ситуациях. Рассмотрим некоторые из наиболее важных гостов:
ГОСТ 9.307-89 «Покрытия цинковые горячие. Общие требования»
Этот гост устанавливает общие требования к горячему цинкованию, включая требования к подготовке поверхности, составу цинкового расплава, технологии нанесения покрытия и контролю качества. Гост также содержит таблицы с минимальными и максимальными значениями толщины цинкового покрытия в зависимости от марки стали и условий эксплуатации. Толщина цинкового покрытия, нанесенного методом горячего цинкования, обычно составляет от 40 до 200 мкм.
ГОСТ Р 9.316-2006 «Покрытия термодиффузионные цинковые. Общие требования»
Этот гост регламентирует требования к термодиффузионному цинкованию, также известному как шерардизация. В отличие от горячего цинкования, термодиффузионное цинкование позволяет получать более равномерное и тонкое покрытие, которое обладает высокой адгезией к основному металлу. Толщина покрытия, полученного методом термодиффузии, обычно составляет от 15 до 50 мкм.
ГОСТ 9.301-86 «Покрытия металлические и неметаллические неорганические. Общие требования»
Этот гост устанавливает общие требования к различным видам металлических и неметаллических неорганических покрытий, включая цинковые покрытия, нанесенные электролитическим способом. Электролитическое цинкование позволяет получать тонкие и блестящие покрытия с хорошей коррозионной стойкостью. Толщина покрытия, полученного электролитическим методом, обычно составляет от 5 до 25 мкм.
Другие госты и стандарты:
- ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» (содержит требования к толщине цинкового покрытия для оцинкованной проволоки).
- ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» (содержит требования к толщине цинкового покрытия для оцинкованной стали).
- ISO 1461 «Hot dip galvanized coatings on fabricated iron and steel articles – Specifications and test methods» (международный стандарт, регламентирующий горячее цинкование).
- ASTM A123/A123M «Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products» (американский стандарт, регламентирующий горячее цинкование).

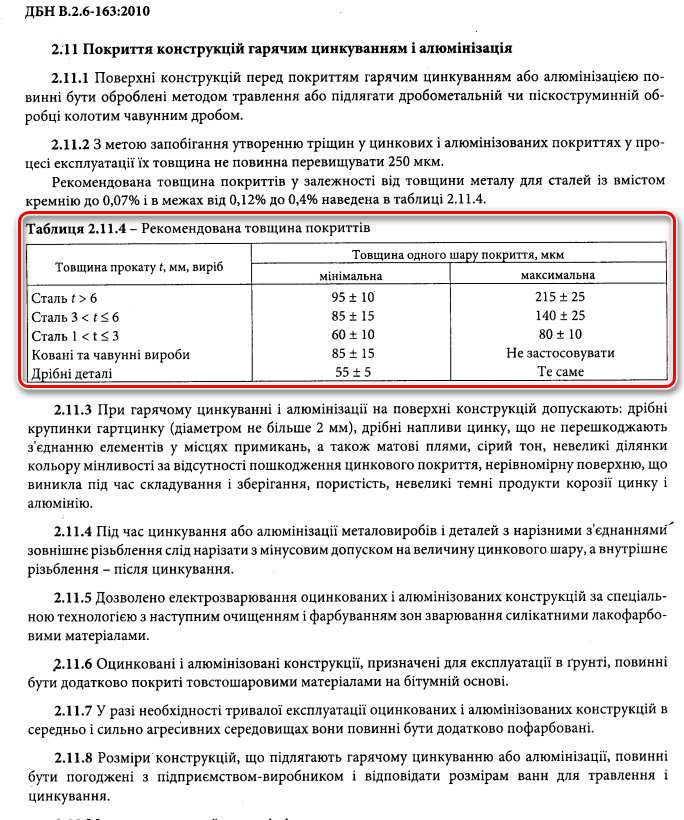

Методы оцинковки и их влияние на толщину покрытия
Существует несколько основных методов оцинковки, каждый из которых имеет свои особенности и позволяет получать покрытия различной толщины. Выбор метода оцинковки зависит от требований к коррозионной стойкости, внешнему виду, механическим свойствам и стоимости изделия.
Горячее цинкование
Горячее цинкование – это наиболее распространенный метод оцинковки, который заключается в погружении стального изделия в расплавленный цинк. При этом на поверхности металла образуется прочное и толстое цинковое покрытие, которое обеспечивает высокую коррозионную стойкость. Толщина покрытия, полученного методом горячего цинкования, обычно составляет от 40 до 200 мкм, в зависимости от времени погружения, температуры расплава и состава стали.
Термодиффузионное цинкование (шерардизация)
Термодиффузионное цинкование – это процесс, при котором цинк наносится на поверхность металла в газовой фазе при высокой температуре. При этом цинк диффундирует в поверхностный слой металла, образуя прочное и равномерное покрытие. Толщина покрытия, полученного методом термодиффузии, обычно составляет от 15 до 50 мкм.
Электролитическое цинкование
Электролитическое цинкование – это процесс, при котором цинк осаждается на поверхности металла из электролита под действием электрического тока. Этот метод позволяет получать тонкие и блестящие покрытия с хорошей коррозионной стойкостью. Толщина покрытия, полученного электролитическим методом, обычно составляет от 5 до 25 мкм.
Металлизация (гальванизация)
Металлизация (или гальванизация) – это процесс нанесения цинка на поверхность металла путем распыления расплавленного цинка. Этот метод позволяет наносить покрытие на большие и сложные конструкции, которые невозможно оцинковать другими способами. Толщина покрытия, полученного методом металлизации, может варьироваться в широких пределах, в зависимости от параметров процесса.
Факторы, влияющие на толщину цинкового покрытия
Толщина цинкового покрытия зависит от множества факторов, включая:
- Состав стали: Разные марки стали имеют разную реакционную способность с цинком, что влияет на толщину образующегося покрытия.
- Температура расплава цинка: Более высокая температура расплава приводит к более быстрому образованию покрытия и, следовательно, к большей толщине.
- Время погружения: Чем дольше изделие находится в расплаве цинка, тем толще будет покрытие.
- Скорость извлечения: Скорость извлечения изделия из расплава цинка также влияет на толщину покрытия.
- Подготовка поверхности: Правильная подготовка поверхности (очистка, обезжиривание, травление) обеспечивает хорошую адгезию цинка и равномерное покрытие.
Методы контроля качества толщины цинкового покрытия
Контроль качества толщины цинкового покрытия является важным этапом в процессе оцинковки. Существует несколько методов контроля толщины, каждый из которых имеет свои преимущества и недостатки.
Магнитный метод
Магнитный метод – это наиболее распространенный метод контроля толщины цинкового покрытия. Он основан на измерении изменения магнитного поля при приближении датчика к поверхности с цинковым покрытием. Этот метод является быстрым, неразрушающим и позволяет проводить измерения на изделиях сложной формы. Однако, магнитный метод может быть недостаточно точным для измерения толщины очень тонких покрытий.
Микроскопический метод
Микроскопический метод – это более точный метод контроля толщины цинкового покрытия, который заключается в измерении толщины покрытия на поперечном срезе изделия под микроскопом. Этот метод является разрушающим, так как требует вырезки образца из изделия. Однако, микроскопический метод позволяет получить точные данные о толщине покрытия и его структуре.
Гравиметрический метод
Гравиметрический метод – это метод контроля толщины цинкового покрытия, который основан на определении массы цинка, удаленного с определенной площади поверхности изделия. Этот метод является разрушающим, так как требует удаления цинка с поверхности изделия. Однако, гравиметрический метод является достаточно точным и может быть использован для калибровки других методов контроля толщины.
Электрохимический метод
Электрохимический метод – это метод контроля толщины цинкового покрытия, который основан на измерении скорости растворения цинка в электролите. Этот метод является разрушающим, так как требует частичного растворения цинка с поверхности изделия. Однако, электрохимический метод позволяет получить информацию о толщине и коррозионной стойкости покрытия.
Применение цинкового покрытия различной толщины
Выбор оптимальной толщины цинкового покрытия зависит от условий эксплуатации изделия. В зависимости от агрессивности окружающей среды и требований к сроку службы, применяются покрытия различной толщины.
Легкие условия эксплуатации
В условиях с низкой влажностью и отсутствием агрессивных веществ достаточно тонкого цинкового покрытия толщиной 5-15 мкм, полученного электролитическим методом. Такие покрытия применяются для защиты крепежных элементов, метизов и других мелких деталей, используемых в помещениях.
Умеренные условия эксплуатации
В условиях с умеренной влажностью и периодическим воздействием атмосферных осадков рекомендуется применять цинковое покрытие толщиной 15-40 мкм, полученное электролитическим или термодиффузионным методом. Такие покрытия используются для защиты элементов строительных конструкций, оборудования и транспортных средств, эксплуатируемых в городских условиях.
Тяжелые условия эксплуатации
В условиях с высокой влажностью, воздействием морской воды, промышленных выбросов и других агрессивных веществ необходимо применять толстое цинковое покрытие толщиной 40-200 мкм, полученное методом горячего цинкования. Такие покрытия используються для защиты мостов, трубопроводов, морских сооружений и других объектов, эксплуатируемых в тяжелых условиях.
Преимущества и недостатки различных методов оцинковки
Каждый метод оцинковки имеет свои преимущества и недостатки, которые необходимо учитывать при выборе оптимального метода защиты от коррозии.
Горячее цинкование:
Преимущества:
- Высокая коррозионная стойкость
- Прочное и долговечное покрытие
- Возможность оцинковки изделий сложной формы
Недостатки:
- Высокая температура процесса
- Возможность деформации изделий
- Неравномерная толщина покрытия на сложных изделиях
Термодиффузионное цинкование:
Преимущества:
- Равномерная толщина покрытия
- Высокая адгезия к основному металлу
- Возможность оцинковки мелких деталей
Недостатки:
- Ограниченная толщина покрытия
- Более высокая стоимость по сравнению с горячим цинкованием
- Сложность процесса
Электролитическое цинкование:
Преимущества:
- Блестящее и декоративное покрытие
- Возможность регулирования толщины покрытия
- Низкая температура процесса
Недостатки:
- Низкая коррозионная стойкость по сравнению с горячим цинкованием
- Ограниченная толщина покрытия
- Неравномерная толщина покрытия на сложных изделиях
Будущее цинковых покрытий
Развитие технологий оцинковки не стоит на месте. Постоянно разрабатываются новые методы и материалы, позволяющие улучшить качество и долговечность цинковых покрытий. В настоящее время ведутся исследования по созданию цинковых покрытий с добавлением легирующих элементов, таких как алюминий, магний и кремний, которые повышают коррозионную стойкость и улучшают механические свойства покрытия. Также разрабатываются новые методы нанесения цинковых покрытий, такие как плазменное напыление и лазерное легирование, которые позволяют получать более плотные и однородные покрытия с высокой адгезией к основному металлу. Кроме того, активно развиваются экологически чистые технологии оцинковки, которые не используют токсичные вещества и снижают негативное воздействие на окружающую среду. Применение нанотехнологий в процессе оцинковки позволяет создавать покрытия с уникальными свойствами, такими как самовосстановление и повышенная устойчивость к царапинам.
Описание: Подробно о гостах по толщине цинкового покрытия, методах контроля и факторах, влияющих на выбор толщины цинкового покрытия.
