Доменная печь – это гигантский реактор, сердце металлургического производства, где происходит сложный комплекс физико-химических процессов, преобразующих железную руду в чугун. Эти процессы, протекающие при экстремальных температурах и условиях, требуют точного контроля и понимания для обеспечения высокой эффективности и качества конечного продукта. Изучение этих процессов позволяет оптимизировать технологию, снизить затраты и улучшить экологические показатели производства. Данная статья посвящена подробному рассмотрению всех ключевых этапов, происходящих внутри доменной печи, от загрузки шихты до выпуска чугуна и шлака.
Подготовка Шихты и Загрузка в Доменную Печь
Первый этап доменного процесса – это подготовка шихты, включающей железную руду, кокс и флюсы. Железная руда может быть представлена в виде агломерата, окатышей или кусковой руды. Кокс служит топливом и восстановителем, обеспечивая необходимую энергию и удаляя кислород из руды. Флюсы, такие как известняк или доломит, связывают пустую породу руды, образуя шлак, который затем легко отделяется от чугуна.
Требования к Качеству Шихты
Качество шихты напрямую влияет на эффективность доменного процесса. Важно обеспечить:
- Однородность состава: Равномерное распределение компонентов обеспечивает стабильное протекание реакций.
- Прочность: Шихта должна выдерживать давление столба материала в печи, не разрушаясь и не создавая препятствий для газового потока.
- Пористость: Достаточная пористость необходима для обеспечения доступа газов к частицам руды и кокса.
- Низкое содержание вредных примесей: Сера, фосфор и другие примеси могут ухудшить качество чугуна и усложнить процесс его дальнейшей переработки.
Подготовленная шихта загружается в доменную печь сверху, обычно с помощью скиповых подъемников или конвейерных систем. Загрузка должна быть равномерной, чтобы избежать образования зон с повышенной плотностью или проницаемостью.

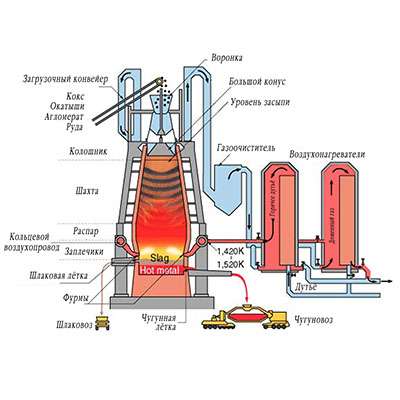

Зоны Доменной Печи и Протекающие в Них Процессы
Внутри доменной печи выделяют несколько характерных зон, в каждой из которых преобладают определенные физико-химические процессы. Рассмотрим эти зоны более детально:
Зона Нагрева (Верхняя Часть Печи)
В верхней части печи, где температура составляет от 200 до 800 °C, происходит нагрев шихты отходящими газами. При этом из шихты удаляется влага, а также происходит частичное восстановление железа из высших оксидов (Fe2O3, Fe3O4) в низшие (FeO). Важным процессом является термическое разложение карбонатов, содержащихся во флюсах, с образованием оксида кальция (CaO) и углекислого газа (CO2).
Зона Восстановления (Средняя Часть Печи)
В средней части печи, при температуре от 800 до 1200 °C, происходит основное восстановление железа. Этот процесс осуществляется как прямым, так и косвенным путем. Косвенное восстановление происходит под действием оксида углерода (CO), образующегося при сжигании кокса в нижней части печи. Реакция восстановления железа оксидом углерода является экзотермической, то есть сопровождается выделением тепла. Прямое восстановление происходит при взаимодействии кокса (углерода) с оксидами железа. Эта реакция является эндотермической, то есть требует затрат тепла.
Зона Науглероживания (Нижняя Часть Печи)
В нижней части печи, при температуре от 1200 до 1500 °C, происходит науглероживание железа. Раскаленное железо активно поглощает углерод из кокса, образуя чугун. Содержание углерода в чугуне обычно составляет от 3 до 4,5%. Также в этой зоне происходит плавление шлака и его отделение от чугуна.
Горн (Самая Нижняя Часть Печи)
В горне, самой нижней части печи, скапливаются расплавленный чугун и шлак. Чугун, имеющий более высокую плотность, опускается на дно горна, а шлак, имеющий меньшую плотность, находится сверху. Из горна периодически выпускают чугун и шлак через специальные летки.
Химические Реакции в Доменной Печи
В доменной печи протекает множество химических реакций, определяющих состав и свойства чугуна. К основным реакциям относятся:
- Горение кокса: C + O2 = CO2 (экзотермическая реакция)
- Взаимодействие углекислого газа с коксом: CO2 + C = 2CO (эндотермическая реакция)
- Восстановление оксидов железа оксидом углерода: Fe2O3 + 3CO = 2Fe + 3CO2
- Восстановление оксидов железа углеродом: Fe2O3 + 3C = 2Fe + 3CO
- Образование шлака: CaO + SiO2 = CaSiO3
- Науглероживание железа: Fe + C = FeC
Скорость и направление этих реакций зависят от температуры, состава газовой среды и других факторов. Контроль этих параметров позволяет управлять процессом выплавки чугуна и получать чугун заданного состава.
Вдувание Доменного Ветра
Для обеспечения горения кокса и поддержания высокой температуры в доменную печь вдувают горячий доменный ветер. Доменный ветер – это воздух, подогретый до температуры 1000-1300 °C в воздухонагревателях (кауперах). Подогрев доменного ветра позволяет снизить расход кокса и повысить производительность печи. Кроме того, в доменный ветер могут добавляться различные добавки, такие как кислород, природный газ или угольная пыль, для интенсификации процесса горения и восстановления.
Роль Кислорода в Доменном Ветре
Обогащение доменного ветра кислородом позволяет увеличить температуру горения кокса и снизить расход кокса на тонну чугуна. Кроме того, кислород способствует более полному сгоранию кокса и снижению выбросов вредных веществ в атмосферу.
Использование Природного Газа и Угольной Пыли
Вдувание природного газа или угольной пыли вместе с доменным ветром позволяет частично заменить кокс, снизить затраты на топливо и повысить производительность печи. Природный газ и угольная пыль сгорают в нижней части печи, выделяя дополнительное тепло и способствуя восстановлению железа.
Выпуск Чугуна и Шлака
Расплавленный чугун и шлак периодически выпускают из доменной печи через специальные летки. Чугун выпускают в чугуновозные ковши, а шлак – в шлаковые тележки или шлаковые отвалы. Перед выпуском чугуна и шлака необходимо убедиться в готовности приемных устройств и соблюдении мер безопасности.
Разделение Чугуна и Шлака
После выпуска чугун и шлак разделяют. Чугун направляют на дальнейшую переработку в сталь, а шлак используют в качестве строительного материала или для производства цемента. Разделение чугуна и шлака основано на различии в их плотности и температуре плавления.
Контроль и Управление Доменным Процессом
Для обеспечения стабильной и эффективной работы доменной печи необходим постоянный контроль и управление процессом. Контроль включает в себя измерение температуры, давления, состава газовой среды и других параметров; Управление осуществляется путем регулирования подачи шихты, доменного ветра и других факторов.
Автоматизированные Системы Управления
Современные доменные печи оснащены автоматизированными системами управления (АСУ ТП), которые позволяют в режиме реального времени контролировать и управлять всеми параметрами процесса. АСУ ТП собирает данные с датчиков, обрабатывает их и выдает управляющие сигналы на исполнительные механизмы. Использование АСУ ТП позволяет повысить производительность печи, снизить расход кокса и улучшить качество чугуна.
Экологические Аспекты Доменного Производства
Доменное производство является одним из крупнейших источников загрязнения атмосферы. В отходящих газах доменной печи содержатся пыль, оксиды серы, оксиды азота и другие вредные вещества. Для снижения выбросов в атмосферу применяются различные методы очистки отходящих газов, такие как пылеулавливание, сероочистка и денитрификация.
Современные Технологии Очистки Отходящих Газов
Современные технологии очистки отходящих газов позволяют значительно снизить выбросы вредных веществ в атмосферу. К наиболее эффективным технологиям относятся:
- Электрофильтры: Для улавливания пыли.
- Скрубберы: Для удаления оксидов серы.
- Каталитические нейтрализаторы: Для удаления оксидов азота.
Внедрение этих технологий позволяет сделать доменное производство более экологичным и снизить его негативное воздействие на окружающую среду.
Перспективы Развития Доменного Производства
Несмотря на развитие новых технологий производства железа, доменное производство остается важным и конкурентоспособным способом получения чугуна. В перспективе ожидается дальнейшее совершенствование доменной технологии, направленное на повышение производительности, снижение затрат и улучшение экологических показателей. К основным направлениям развития доменного производства относятся:
Использование Новых Видов Топлива
Вместо кокса могут использоваться другие виды топлива, такие как угольная пыль, природный газ, биомасса и водород. Использование этих видов топлива позволяет снизить зависимость от коксующегося угля и уменьшить выбросы CO2.
Внедрение Новых Технологий Восстановления Железа
Разрабатываются новые технологии восстановления железа, такие как прямое восстановление железа (DRI) и плавка в жидкой ванне. Эти технологии позволяют снизить расход энергии и выбросы CO2.
Автоматизация и Цифровизация Производства
Дальнейшая автоматизация и цифровизация производства позволит повысить эффективность и стабильность доменного процесса, а также снизить затраты на персонал.
Доменная печь – сложная система, требующая постоянного внимания и совершенствования. Понимание процессов, происходящих внутри нее, критически важно для оптимизации производства. Внедрение новых технологий и материалов позволит сделать доменное производство более эффективным и экологичным. Дальнейшие исследования и разработки в этой области будут способствовать повышению конкурентоспособности доменного производства в будущем. Важно помнить, что развитие доменной технологии не стоит на месте, и постоянное совершенствование является ключом к успеху. Это позволит отрасли соответствовать современным требованиям экологической безопасности и экономической эффективности.
