Доменная печь – это сердце металлургического производства, гигантское сооружение, где в результате сложного технологического процесса происходит восстановление железа из железной руды. Этот процесс, известный как доменный процесс, является фундаментальным в производстве чугуна, являющегося ключевым сырьем для дальнейшей выплавки стали. Он объединяет физико-химические превращения, высокие температуры и сложную логистику материалов для достижения конечной цели – получения жидкого чугуна и шлака. Понимание технологического процесса доменной печи необходимо для оптимизации производства, повышения его эффективности и снижения негативного воздействия на окружающую среду.
Подготовка сырья к доменному процессу
Эффективность доменного процесса во многом зависит от качества и подготовки сырья. Основные компоненты, загружаемые в доменную печь, включают железную руду, топливо (кокс) и флюс. Каждый из этих компонентов играет свою важную роль, и их правильная подготовка критически важна для успешной работы печи.
Железная руда: основа доменного процесса
Железная руда является основным источником железа. Она может быть представлена различными минералами, такими как магнетит (Fe3O4), гематит (Fe2O3), лимонит (Fe2O3·nH2O) и сидерит (FeCO3). Перед загрузкой в печь руда подвергается ряду операций по обогащению и подготовке.
- Дробление и грохочение: Крупные куски руды измельчаются до оптимального размера для обеспечения равномерного распределения газов и тепла в печи. Грохочение позволяет отделить мелкую фракцию, которая может ухудшить газопроницаемость шихты.
- Обогащение: Цель обогащения – повысить содержание железа в руде и удалить пустую породу. Методы обогащения включают магнитную сепарацию, флотацию и гравитационное разделение.
- Окомкование и агломерация: Мелкие рудные концентраты и пыль подвергаются окомкованию или агломерации для получения кусков нужного размера и прочности. Окомкование – это процесс образования окатышей из мелких частиц с добавлением связующих веществ, таких как бентонит. Агломерация – это спекание мелких частиц при высокой температуре.
Кокс: топливо и восстановитель
Кокс выполняет две основные функции в доменном процессе: он является источником тепла и восстановителем оксидов железа. Кокс получают из каменного угля путем коксования – нагрева без доступа воздуха. Качество кокса, такое как его прочность, зольность и содержание серы, имеет огромное значение для стабильной работы печи.
Для обеспечения оптимальной работы печи кокс должен обладать следующими характеристиками:
- Высокая прочность: Кокс должен быть достаточно прочным, чтобы выдерживать давление шихты и не разрушаться в процессе опускания в печи.
- Низкая зольность: Зола снижает содержание углерода и ухудшает восстановительные свойства кокса.
- Низкое содержание серы: Сера переходит в чугун и ухудшает его качество.
- Хорошая реакционная способность: Кокс должен активно реагировать с углекислым газом, образуя монооксид углерода, который является основным восстановителем в печи.
Флюсы: для образования шлака
Флюсы добавляются в шихту для образования шлака, который связывает пустую породу руды и золу кокса. Шлак должен быть достаточно жидким при температуре доменного процесса, чтобы легко отделяться от чугуна. В качестве флюсов обычно используют известняк (CaCO3) и доломит (CaMg(CO3)2).
Технологический процесс в доменной печи: пошаговое описание

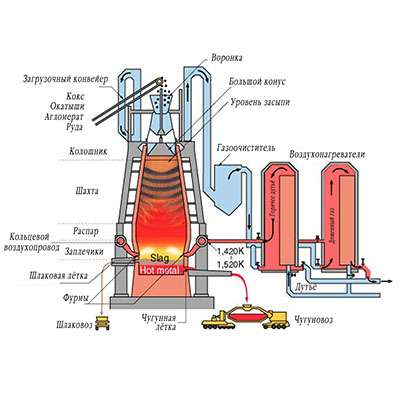

Доменная печь представляет собой вертикальную шахту, футерованную огнеупорным кирпичом. В верхнюю часть печи (колошник) загружается шихта, состоящая из подготовленной железной руды, кокса и флюсов. В нижнюю часть печи (горн) подается горячий дутье – воздух, нагретый до высокой температуры. В процессе опускания шихты в печи происходят сложные физико-химические превращения.
Зоны доменной печи
В доменной печи выделяют несколько основных зон, в каждой из которых протекают определенные процессы:
Зона колошника
В этой зоне происходит нагрев шихты отходящими газами. Температура в колошнике составляет 100-200°C. Здесь происходит удаление влаги из шихты и частичное восстановление оксидов железа.
Зона восстановления
В этой зоне происходит основное восстановление оксидов железа до металлического железа. Температура в этой зоне повышается от 200°C до 800°C. Восстановление железа происходит в основном за счет монооксида углерода (CO) и водорода (H2), образующихся при сгорании кокса.
Реакции восстановления железа:
- Fe2O3 + 3CO = 2Fe + 3CO2
- Fe3O4 + 4CO = 3Fe + 4CO2
- FeO + CO = Fe + CO2
- Fe2O3 + 3H2 = 2Fe + 3H2O
- Fe3O4 + 4H2 = 3Fe + 4H2O
- FeO + H2 = Fe + H2O
Зона науглероживания
В этой зоне происходит науглероживание железа, т.е. насыщение его углеродом. Температура в этой зоне составляет 800-1100°C. Железо растворяет углерод, образуя чугун.
Реакция науглероживания:
- 3Fe + 2CO = Fe3C + CO2
Зона плавки
В этой зоне происходит плавление железа и шлака. Температура в этой зоне достигает 1300-1600°C. Расплавленное железо (чугун) стекает в горн печи, а шлак всплывает на поверхность чугуна.
Зона горна
В горне происходит разделение чугуна и шлака. Чугун периодически выпускают из печи через чугунную летку, а шлак – через шлаковую летку. В горн подается горячий дутье через фурмы, расположенные по периметру горна.
Дутье
Горячее дутье – это воздух, нагретый до высокой температуры (1000-1200°C). Дутье подается в печь через фурмы, расположенные в нижней части печи. Дутье обеспечивает сгорание кокса и поддержание высокой температуры в печи. Для нагрева дутья используют воздухонагреватели – кауперы.
Химические реакции в доменной печи
В доменной печи протекает множество химических реакций, определяющих эффективность процесса. Основные реакции включают:
- Сгорание кокса: C + O2 = CO2 (экзотермическая реакция)
- Реакция Будуара: CO2 + C = 2CO (эндотермическая реакция)
- Восстановление оксидов железа: (см. выше)
- Разложение известняка: CaCO3 = CaO + CO2
- Образование шлака: CaO + SiO2 = CaSiO3
Выпуск чугуна и шлака
Чугун и шлак периодически выпускают из доменной печи. Чугун выпускают через чугунную летку, расположенную в нижней части горна. Шлак выпускают через шлаковую летку, расположенную выше чугунной летки. Выпускаемый чугун направляют на дальнейшую переработку в сталь.
Шлак может использоваться в различных целях, например, для производства цемента, строительных материалов и минеральной ваты.
Современные тенденции в доменном производстве
Современное доменное производство стремится к повышению эффективности, снижению затрат и уменьшению негативного воздействия на окружающую среду. Основные направления развития включают:
- Использование кислородного дутья: Замена части воздуха кислородом позволяет повысить температуру в печи и снизить расход кокса.
- Вдувание пылеугольного топлива: Вдувание пылеугольного топлива (ПУТ) позволяет заменить часть кокса более дешевым топливом.
- Использование предварительно восстановленной руды: Использование предварительно восстановленной руды позволяет снизить расход кокса и повысить производительность печи.
- Утилизация тепла отходящих газов: Утилизация тепла отходящих газов позволяет снизить энергопотребление и уменьшить выбросы в атмосферу.
- Автоматизация управления процессом: Автоматизация управления процессом позволяет оптимизировать работу печи и повысить ее стабильность.
Экологические аспекты доменного производства
Доменное производство является одним из основных источников загрязнения окружающей среды. Основные загрязняющие вещества, выбрасываемые в атмосферу, включают пыль, оксиды серы, оксиды азота и углекислый газ. Для снижения негативного воздействия на окружающую среду используются различные технологии:
- Установка пылеулавливающих устройств: Установка пылеулавливающих устройств позволяет улавливать пыль из отходящих газов.
- Использование сероулавливающих установок: Использование сероулавливающих установок позволяет удалять оксиды серы из отходящих газов.
- Сокращение выбросов углекислого газа: Сокращение выбросов углекислого газа достигается за счет повышения энергоэффективности процесса и использования альтернативных источников энергии.
Понимание и постоянное совершенствование технологического процесса доменной печи имеет решающее значение для обеспечения конкурентоспособности металлургической промышленности и снижения ее воздействия на окружающую среду. Внедрение новых технологий и оптимизация существующих процессов позволяют повысить эффективность производства, улучшить качество продукции и уменьшить негативное воздействие на окружающую среду.
Доменный процесс является сложным и многогранным, требующим глубоких знаний и опыта. Современные технологии и научные исследования позволяют постоянно совершенствовать этот процесс, делая его более эффективным и экологически чистым. Будущее доменного производства связано с дальнейшей автоматизацией, цифровизацией и внедрением инновационных технологий, направленных на повышение производительности, снижение затрат и уменьшение воздействия на окружающую среду.
