Доменная печь – это сложное инженерное сооружение, предназначенное для выплавки чугуна из железорудного сырья. В ней протекают разнообразные физико-химические процессы, которые обеспечивают восстановление железа из оксидов, его науглероживание и отделение от пустой породы. Эти процессы чрезвычайно важны для металлургической промышленности. От эффективности работы доменной печи зависят объемы производства чугуна и его качество. Понимание тонкостей происходящих внутри печи реакций позволяет оптимизировать технологический процесс и снижать затраты.

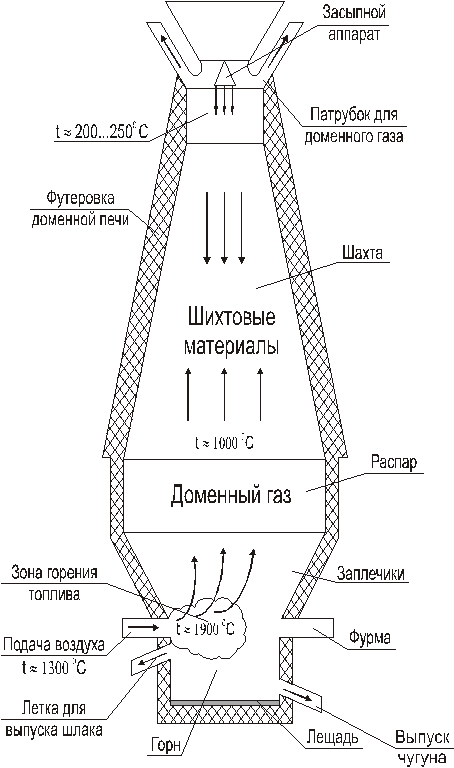

Основные зоны доменной печи и их функции
В доменной печи можно выделить несколько основных зон, отличающихся по температуре и протекающим процессам:
- Колосник: Нижняя часть печи, где происходит сгорание кокса и образуются продукты горения (CO, CO2, N2). Температура в этой зоне достигает максимальных значений.
- Горн: Зона, где скапливается жидкий чугун и шлак. Здесь происходит их разделение и выпуск из печи.
- Заплечики: Зона, расположенная выше горна, где происходит нагрев и частичное восстановление железорудного сырья.
- Шахта: Основная часть печи, где происходит восстановление железа из оксидов под действием восходящих газов.
- Верхняя часть шахты (колошник): Зона, где происходит предварительный нагрев и сушка сырья.
Колосник и горн: сердце доменного процесса
В колоснике происходит сжигание кокса, который служит не только источником тепла, но и восстановителем. Кислород воздуха, подаваемого в печь, реагирует с коксом, образуя CO2 и CO. Реакция горения кокса экзотермическая, то есть сопровождается выделением большого количества тепла, которое нагревает печь до высоких температур (до 2000°C и выше). Этот жар необходим для протекания всех последующих процессов.
В горне скапливается жидкий чугун и шлак. Чугун – это сплав железа с углеродом (обычно 2-4%), а также с примесями, такими как кремний, марганец, сера и фосфор. Шлак – это расплавленная смесь оксидов, которая образуется в результате взаимодействия пустой породы руды с флюсами (известняком или доломитом). Шлак легче чугуна, поэтому он плавает на его поверхности, что позволяет их разделять и выпускать из печи по отдельности.
Заплечики и шахта: восстановление железа
В заплечиках и шахте происходит основное восстановление железа из оксидов. Восстановителями выступают CO и твердый углерод (кокс). Процесс восстановления протекает в несколько стадий:
- Fe2O3 + CO → 2FeO + CO2 (восстановление оксида железа (III) до оксида железа (II))
- FeO + CO → Fe + CO2 (восстановление оксида железа (II) до железа)
- FeO + C → Fe + CO (восстановление оксида железа (II) твердым углеродом)
Восстановление оксидов железа начинается при более низких температурах, чем восстановление твердым углеродом. Поэтому в верхней части шахты преобладает восстановление CO, а в нижней – твердым углеродом. Восстановленное железо науглероживается, образуя чугун. Науглероживание происходит при высоких температурах и при контакте железа с углеродом.
Верхняя часть шахты (колошник): подготовка сырья
В верхней части шахты (колошнике) происходит предварительный нагрев и сушка железорудного сырья, кокса и флюсов. Восходящие газы, покидающие печь, имеют температуру около 200-400°C. Они нагревают сырье, удаляя из него влагу и летучие вещества. Это позволяет повысить эффективность процесса восстановления и снизить расход кокса.
Химические реакции в доменной печи: подробный анализ
Химические реакции, протекающие в доменной печи, очень сложны и многообразны. Они зависят от температуры, состава сырья, давления газов и других факторов. Рассмотрим более подробно основные химические реакции:
Реакции горения кокса
Основной реакцией в колоснике является горение кокса:
- C + O2 → CO2 (горение углерода с образованием углекислого газа)
- 2C + O2 → 2CO (горение углерода с образованием угарного газа)
- CO2 + C → 2CO (реакция Будуара)
Реакция Будуара важна, так как она способствует увеличению концентрации CO, который является основным восстановителем. Однако при низких температурах равновесие реакции Будуара смещаеться влево, что приводит к образованию CO2 и отложению углерода. Это может привести к закоксованию печи.
Реакции восстановления оксидов железа
Восстановление оксидов железа происходит в несколько стадий, как уже было описано выше. Однако необходимо отметить, что каждая стадия представляет собой сложную равновесную реакцию, скорость которой зависит от температуры и концентрации газов.
Например, восстановление Fe2O3 до FeO происходит через промежуточную стадию образования Fe3O4 (магнетита):
- 3Fe2O3 + CO → 2Fe3O4 + CO2
- Fe3O4 + CO → 3FeO + CO2
Эти реакции происходят в различных зонах печи, в зависимости от температуры и концентрации CO.
Реакции образования шлака
Шлак образуется в результате взаимодействия пустой породы руды (SiO2, Al2O3, CaO, MgO и др.) с флюсами (CaCO3, MgCO3). Флюсы добавляются для снижения температуры плавления шлака и для связывания вредных примесей, таких как сера и фосфор.
Основными реакциями образования шлака являются:
- CaCO3 → CaO + CO2 (разложение известняка)
- MgO + SiO2 → MgSiO3 (образование силиката магния)
- CaO + SiO2 → CaSiO3 (образование силиката кальция)
- CaO + Al2O3 → CaAl2O4 (образование алюмината кальция)
Состав шлака должен быть таким, чтобы он имел низкую температуру плавления, хорошо отделялся от чугуна и связывал вредные примеси.
Реакции удаления серы и фосфора
Сера и фосфор являются вредными примесями в чугуне, которые ухудшают его механические свойства. Поэтому необходимо удалять их из чугуна в процессе плавки.
Удаление серы происходит путем ее связывания в шлаке в виде сульфида кальция (CaS):
FeS + CaO + C → CaS + Fe + CO
Для эффективного удаления серы необходимо поддерживать высокую основность шлака (высокое содержание CaO) и высокую температуру. Также важно обеспечить хороший контакт между чугуном и шлаком.
Удаление фосфора происходит путем его окисления и связывания в шлаке в виде фосфата кальция (Ca3(PO4)2):
2P + 5FeO + 3CaO → Ca3(PO4)2 + 5Fe
Для эффективного удаления фосфора необходимо поддерживать высокую основность шлака и высокое содержание железа в шлаке.
Факторы, влияющие на процессы в доменной печи
На процессы, протекающие в доменной печи, влияет множество факторов, которые необходимо учитывать при управлении технологическим процессом:
Состав и качество сырья
Состав и качество железорудного сырья, кокса и флюсов оказывают огромное влияние на эффективность доменной плавки. Важно использовать сырье с высоким содержанием железа, низким содержанием вредных примесей и хорошей восстановимостью. Кокс должен быть прочным, пористым и иметь низкое содержание золы и серы. Флюсы должны иметь определенный химический состав и размер кусков.
Температурный режим
Температурный режим является одним из важнейших факторов, влияющих на скорость и полноту химических реакций. Необходимо поддерживать оптимальную температуру в различных зонах печи для обеспечения эффективного восстановления железа, образования шлака и удаления вредных примесей.
Газодинамика
Газодинамика печи оказывает влияние на распределение газов и тепла, а также на скорость химических реакций. Необходимо обеспечить равномерное распределение газов по сечению печи и достаточную скорость газового потока для эффективного восстановления железа и удаления продуктов реакции.
Давление
Давление в печи также оказывает влияние на процессы плавки. Повышение давления способствует увеличению скорости восстановления железа и снижению расхода кокса. Однако слишком высокое давление может привести к проблемам с газопроницаемостью печи.
Влажность дутья
Влажность дутья влияет на температуру горения кокса и на состав газов. Увеличение влажности дутья снижает температуру горения кокса и увеличивает содержание водорода в газах, что может улучшить восстановимость железа.
Современные технологии в доменном производстве
Современное доменное производство использует ряд передовых технологий для повышения эффективности и снижения затрат:
Вдувание пылеугольного топлива (ПУТ)
Вдувание ПУТ позволяет частично заменить кокс более дешевым углем. Угольная пыль вдувается в печь вместе с горячим дутьем и сгорает в колоснике, обеспечивая дополнительное тепло и восстановительные газы. Вдувание ПУТ позволяет снизить расход кокса на 10-20%.
Бесшахтная загрузка
Бесшахтная загрузка позволяет более равномерно распределять сырье по сечению печи и улучшить газопроницаемость. При этом сырье загружается в печь через специальные распределительные устройства, которые обеспечивают равномерное распределение материала по поверхности колошника.
Автоматизированные системы управления
Автоматизированные системы управления (АСУ) позволяют контролировать и управлять всеми параметрами доменного процесса в режиме реального времени. АСУ используют математические модели для оптимизации процесса плавки и обеспечения стабильного качества чугуна. Они также позволяют снизить расход сырья и энергии.
Рекуперация тепла
Рекуперация тепла отходящих газов позволяет использовать тепло, которое раньше терялось в атмосферу. Отходящие газы используются для нагрева воздуха, подаваемого в печь, или для производства электроэнергии. Рекуперация тепла позволяет значительно снизить энергопотребление доменного производства.
Перспективы развития доменного производства
Доменное производство остается важным этапом в производстве чугуна и стали, несмотря на развитие альтернативных технологий. В будущем доменное производство будет развиваться в направлении повышения эффективности, снижения затрат и уменьшения негативного воздействия на окружающую среду. Основные направления развития включают:
Увеличение производительности печей
Увеличение производительности печей достигается за счет увеличения их объема, повышения интенсивности дутья и использования более качественного сырья. Также важным фактором является оптимизация температурного режима и газодинамики печи.
Снижение расхода кокса
Снижение расхода кокса достигается за счет вдувания ПУТ, использования предварительно восстановленного сырья и оптимизации процесса горения кокса. Также перспективным направлением является использование альтернативных восстановителей, таких как природный газ и водород.
Улучшение качества чугуна
Улучшение качества чугуна достигается за счет использования более качественного сырья, оптимизации состава шлака и использования современных технологий рафинирования чугуна. Также важным фактором является контроль за содержанием вредных примесей в чугуне.
Снижение выбросов
Снижение выбросов загрязняющих веществ в атмосферу достигается за счет использования современных систем очистки газов, рекуперации тепла и оптимизации процесса горения кокса. Также перспективным направлением является использование альтернативных источников энергии.
В конечном счете, оптимизация процессов в доменной печи – это непрерывный процесс, требующий постоянного анализа данных, внедрения новых технологий и совершенствования управления производством. Важно помнить, что доменная печь, как сложный механизм, требует постоянного внимания и контроля для обеспечения стабильной и эффективной работы. Только так можно добиться высоких показателей производства и соответствовать современным требованиям экологической безопасности. Будущее доменной металлургии напрямую связано с инновациями и стремлением к устойчивому развитию.
Описание: В этой статье подробно описаны процессы, происходящие в доменной печи, от загрузки сырья до выплавки чугуна, включая химические реакции и факторы влияния.
