Производство чугуна – это краеугольный камень современной промышленности, основа для создания стали и бесчисленного количества других материалов. Доменный процесс, как основной метод получения чугуна, является сложным и многоступенчатым, требующим глубокого понимания химических реакций и технологических особенностей. Этот процесс, несмотря на свою давнюю историю, продолжает совершенствоваться, становясь более эффективным и экологически чистым. Давайте подробно разберем, как именно происходит получение чугуна в доменной печи.
Сущность доменного процесса
Доменный процесс – это металлургический процесс восстановления железа из железорудного сырья, протекающий в доменной печи. Суть процесса заключается в восстановлении оксидов железа, содержащихся в руде, с помощью восстановителей, в основном, кокса и угарного газа, при высоких температурах (до 2000°C). В результате получается жидкий чугун и шлак.
Основные компоненты доменной шихты
Для осуществления доменного процесса необходима шихта – смесь материалов, загружаемых в печь. Основными компонентами шихты являются:
- Железная руда: Основной источник железа. Используются различные виды руд, такие как магнетит (Fe3O4), гематит (Fe2O3), лимонит (FeO(OH)·nH2O) и сидерит (FeCO3).
- Кокс: Выполняет роль топлива и восстановителя. Кокс обеспечивает высокую температуру в печи и участвует в химических реакциях восстановления оксидов железа.
- Флюс: Необходим для образования шлака, который связывает пустую породу руды и золу кокса. В качестве флюсов используются известняк (CaCO3), доломит (CaMg(CO3)2) и другие материалы.
- Добавки: Могут добавляться для улучшения качества чугуна, например, для связывания серы или для легирования.
Подготовка материалов к доменному процессу
Перед загрузкой в доменную печь все компоненты шихты проходят предварительную подготовку. Это необходимо для обеспечения эффективного протекания процесса и получения качественного чугуна.
Подготовка железной руды
Подготовка железной руды включает в себя следующие этапы:
- Дробление и измельчение: Крупные куски руды дробят и измельчают до необходимого размера. Это увеличивает поверхность соприкосновения руды с восстановителями.
- Обогащение: Удаление пустой породы из руды. Это повышает содержание железа в шихте и снижает расход кокса.
- Окускование: Превращение мелкой руды в более крупные куски (агломерат или окатыши). Это необходимо для улучшения газопроницаемости шихты. Агломерация – это процесс спекания мелкой руды, концентрата и флюсов при высокой температуре. Окомкование – это процесс образования окатышей путем скатывания мелкой руды, концентрата и связующих веществ.
Подготовка кокса
Кокс получают путем коксования каменного угля. Коксование – это процесс нагрева угля без доступа воздуха при температуре около 1000°C. В результате коксования из угля удаляются летучие вещества, а остается твердый остаток – кокс. Кокс должен быть прочным, пористым и содержать минимальное количество золы и серы.
Подготовка флюсов
Флюсы также подвергаются дроблению и измельчению до необходимого размера. Важно, чтобы флюсы были чистыми и не содержали вредных примесей.

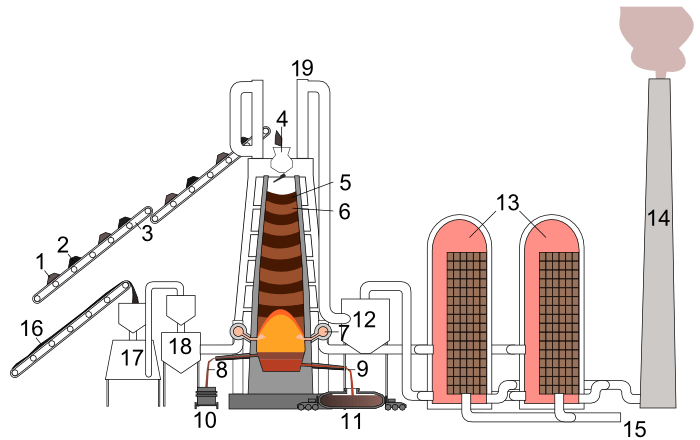

Устройство и работа доменной печи
Доменная печь – это вертикально расположенный агрегат шахтного типа, предназначенный для восстановления железа из руды. Печь имеет сложную конструкцию и состоит из нескольких основных частей.
Конструкция доменной печи
Основными частями доменной печи являются:
- Колосник: Нижняя часть печи, предназначенная для поддержки шихты и подачи дутья.
- Горн: Часть печи, расположенная над колосником. В горне собирается жидкий чугун и шлак.
- Заплечики: Расширяющаяся часть печи, расположенная над горном.
- Шахта: Основная часть печи, в которой происходит восстановление железа.
- Распар: Верхняя часть печи, в которой происходит нагрев и сушка шихты.
- Засыпной аппарат: Устройство для загрузки шихты в печь.
- Воздухонагреватели: Устройства для нагрева воздуха, подаваемого в печь.
- Газоотвод: Устройство для отвода доменного газа.
Процесс загрузки шихты
Шихта загружается в печь через засыпной аппарат. Засыпной аппарат обеспечивает равномерное распределение шихты по сечению печи и предотвращает утечку газа. Шихта загружается слоями, чередуя слои руды, кокса и флюсов.
Процесс дутья
В нижнюю часть печи, через фурмы, подается горячий воздух (дутье). Дутье нагревается в воздухонагревателях до температуры 1000-1200°C. Подача горячего дутья обеспечивает высокую температуру в печи и интенсифицирует процесс восстановления железа.
Химические процессы в доменной печи
В доменной печи протекает множество сложных химических реакций. Основные реакции, приводящие к восстановлению железа, следующие:
- Горение кокса: C + O2 = CO2 (экзотермическая реакция)
- Восстановление углекислым газом: CO2 + C = 2CO (эндотермическая реакция)
- Восстановление оксидов железа угарным газом: Fe2O3 + 3CO = 2Fe + 3CO2
- Прямое восстановление оксидов железа углеродом: Fe2O3 + 3C = 2Fe + 3CO
Помимо восстановления железа, в печи происходят и другие химические реакции, такие как образование шлака, восстановление кремния, марганца и фосфора, а также связывание серы.
Зоны доменной печи
В доменной печи можно выделить несколько температурных зон, в каждой из которых преобладают определенные химические процессы:
- Зона сушки и подогрева: Верхняя часть печи, где шихта нагревается и сушится отходящими газами. Температура в этой зоне составляет 200-400°C.
- Зона восстановления: Основная часть печи, где происходит восстановление оксидов железа угарным газом и углеродом. Температура в этой зоне составляет 400-1200°C.
- Зона науглероживания: Зона, где происходит насыщение железа углеродом, образуя чугун. Температура в этой зоне составляет 1200-1500°C.
- Зона плавления: Зона, где происходит плавление чугуна и шлака. Температура в этой зоне составляет 1500-2000°C.
Выпуск чугуна и шлака
Жидкий чугун и шлак скапливаются в горне печи. Периодически, через чугунную летку и шлаковую летку, чугун и шлак выпускают из печи. Чугун направляется на передельный чугун или для производства отливок. Шлак используется в строительстве и других отраслях промышленности.
Состав и свойства чугуна
Чугун – это сплав железа с углеродом (2,14-6,67%) и другими элементами, такими как кремний, марганец, фосфор и сера. Состав чугуна и его свойства зависят от состава шихты, температуры процесса и скорости охлаждения. Чугун бывает разных видов, в зависимости от формы углерода, содержащегося в нем: серый чугун (углерод в виде графита), белый чугун (углерод в виде цементита Fe3C) и ковкий чугун (получается путем отжига белого чугуна).
Доменный газ
Доменный газ – это побочный продукт доменного процесса, состоящий в основном из азота, угарного газа и углекислого газа. Доменный газ используется в качестве топлива для нагревательных печей и воздухонагревателей.
Совершенствование доменного процесса
Современные доменные печи значительно отличаются от печей, которые использовались в прошлом. Постоянно разрабатываются и внедряются новые технологии, направленные на повышение эффективности и экологичности доменного процесса.
Интенсификация дутья
Интенсификация дутья достигается путем повышения температуры дутья, обогащения дутья кислородом и вдувания в печь различных добавок, таких как природный газ, мазут и угольная пыль. Это позволяет увеличить производительность печи и снизить расход кокса.
Улучшение подготовки шихты
Улучшение подготовки шихты включает в себя использование более качественного сырья, более эффективные методы обогащения руды и окускования. Это позволяет повысить содержание железа в шихте и улучшить газопроницаемость шихты.
Автоматизация управления процессом
Современные доменные печи оснащены автоматизированными системами управления, которые позволяют контролировать и оптимизировать процесс. Автоматизация управления процессом позволяет повысить стабильность работы печи и снизить расход ресурсов.
Экологические аспекты
Доменный процесс является источником загрязнения окружающей среды. Для снижения негативного воздействия на окружающую среду разрабатываются и внедряются различные экологические мероприятия, такие как очистка доменного газа, утилизация шлака и замкнутые системы водоснабжения.
Альтернативные методы получения железа
Помимо доменного процесса, существуют и другие методы получения железа, такие как процессы прямого восстановления железа (DRI) и электрометаллургия. Эти процессы имеют ряд преимуществ перед доменным процессом, таких как более низкий расход энергии и меньшее загрязнение окружающей среды.
Процессы прямого восстановления железа (DRI) – это процессы, в которых железо восстанавливается из руды без плавления. В качестве восстановителя используются природный газ или уголь. Полученный продукт – губчатое железо – используется в качестве сырья для электросталеплавильных печей.
Электрометаллургия – это процесс получения железа путем электролиза железорудного сырья. Этот процесс является более энергоемким, чем доменный процесс, но позволяет получать более чистое железо.
Несмотря на существование альтернативных методов, доменный процесс остается основным способом получения чугуна в мире. Однако, в будущем, по мере развития технологий и ужесточения экологических требований, доля альтернативных методов будет увеличиваться.
Доменный процесс, несмотря на свою кажущуюся простоту, является сложным и многогранным процессом, требующим глубоких знаний и опыта. Понимание основ доменного процесса необходимо для эффективного управления производством чугуна и разработки новых технологий.
