Доменная печь – это сердце металлургического производства, где происходит сложный и многоступенчатый восстановительный процесс, превращающий железорудное сырье в жидкий чугун. Этот процесс, основанный на высокотемпературных химических реакциях, требует точного контроля и оптимизации для достижения максимальной эффективности и качества конечного продукта. Понимание тонкостей восстановительного процесса необходимо для инженеров и специалистов, работающих в металлургической отрасли. Эффективное управление доменной печью позволяет снизить затраты на производство чугуна и минимизировать негативное воздействие на окружающую среду.
Основные этапы восстановительного процесса
Восстановительный процесс в доменной печи можно разделить на несколько ключевых этапов, каждый из которых играет важную роль в преобразовании железорудного сырья в чугун:
Подготовка сырья
Первым шагом является подготовка железорудного сырья, которая включает в себя дробление, грохочение, обогащение и окускование. Цель этой подготовки – обеспечить оптимальный размер и состав кусков руды для эффективного прохождения газов через слой материала в печи.
Загрузка материалов
Подготовленное сырье (железная руда, кокс и флюс) загружается в печь сверху. По мере опускания материалов вниз по шахте печи, они подвергаются воздействию восходящих горячих газов, что приводит к их нагреву и началу химических реакций.

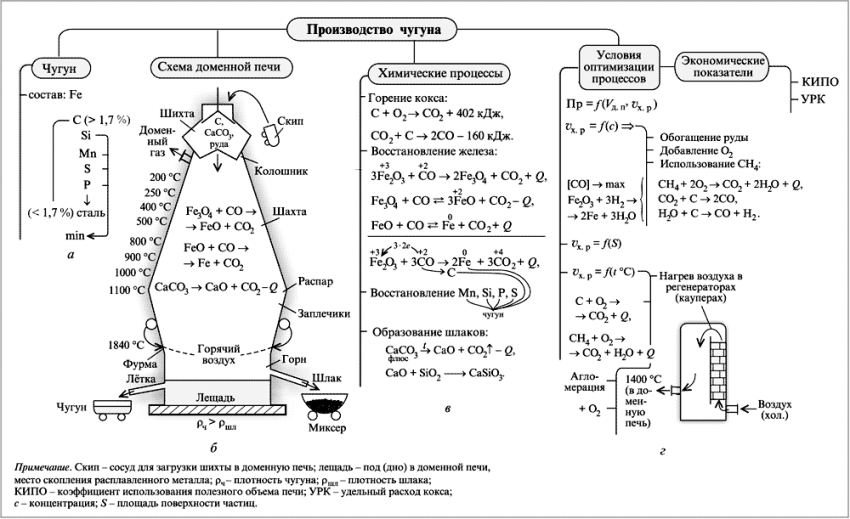

Зоны доменной печи
Внутри доменной печи можно выделить несколько зон, характеризующихся различной температурой и протекающими в них химическими реакциями:
- Зона сушки и подогрева: В верхней части печи происходит удаление влаги из сырья и его предварительный нагрев.
- Зона восстановления: Здесь происходит основная часть восстановления оксидов железа до металлического железа.
- Зона науглероживания: В этой зоне железо насыщается углеродом, образуя чугун.
- Зона плавления: В нижней части печи происходит плавление чугуна и шлака.
- Зона горна: Самая нижняя часть печи, где скапливается жидкий чугун и шлак.
Восстановительные реакции
Основными восстановительными агентами в доменной печи являются монооксид углерода (CO) и твердый углерод (C). Восстановительные реакции протекают в несколько стадий:
- Восстановление высших оксидов железа (Fe2O3, Fe3O4) до низших оксидов (FeO): Эти реакции протекают при относительно невысоких температурах (400-700°C) с использованием монооксида углерода в качестве восстановителя:
Fe2O3 + CO → 2FeO + CO2
Fe3O4 + CO → 3FeO + CO2 - Восстановление низшего оксида железа (FeO) до металлического железа (Fe): Эта реакция может протекать как с использованием монооксида углерода, так и твердого углерода:
FeO + CO → Fe + CO2
FeO + C → Fe + CO
Роль кокса
Кокс играет ключевую роль в доменном процессе. Он служит не только топливом, обеспечивающим необходимую температуру, но и источником углерода, необходимого для восстановления оксидов железа и науглероживания чугуна. Кроме того, кокс обеспечивает пористость шихты, что способствует прохождению газов через слой материала.
Образование шлака
Шлак образуется в результате взаимодействия флюсов (например, известняка) с пустой породой руды и золой кокса. Шлак необходим для удаления вредных примесей (например, серы и фосфора) из чугуна и для защиты жидкого чугуна от окисления.
Выпуск чугуна и шлака
Жидкий чугун и шлак периодически выпускаются из печи через специальные отверстия (летки). Чугун направляется на дальнейшую переработку в сталь, а шлак используется в строительстве и других отраслях промышленности.
Факторы, влияющие на восстановительный процесс
Эффективность восстановительного процесса в доменной печи зависит от множества факторов, которые необходимо учитывать при управлении печью:
Температура
Температура является одним из важнейших факторов, влияющих на скорость и полноту восстановительных реакций. Оптимальная температура для каждой зоны печи должна поддерживаться на определенном уровне для достижения максимальной эффективности.
Состав шихты
Состав шихты (соотношение руды, кокса и флюса) оказывает существенное влияние на процесс восстановления. Правильный подбор состава шихты позволяет обеспечить оптимальное соотношение восстановительных агентов и шлакообразующих компонентов.
Размер кусков руды и кокса
Размер кусков руды и кокса влияет на газопроницаемость шихты и скорость химических реакций. Слишком мелкие куски могут препятствовать прохождению газов, а слишком крупные – снижать скорость восстановления;
Давление газов
Давление газов в печи также влияет на процесс восстановления. Поддержание оптимального давления позволяет обеспечить равномерное распределение газов по объему печи и увеличить скорость химических реакций.
Состав дутья
Состав дутья (воздуха, подаваемого в печь) влияет на температуру горения кокса и состав газов. Обогащение дутья кислородом позволяет увеличить температуру и повысить эффективность восстановления.
Управление восстановительным процессом
Управление восстановительным процессом в доменной печи – это сложная задача, требующая постоянного контроля и регулирования параметров процесса. Для этого используются различные методы и технологии:
Контроль температуры
Температура в различных зонах печи контролируется с помощью термопар и других датчиков температуры. Регулирование температуры осуществляется путем изменения расхода кокса и состава дутья.
Анализ состава газов
Состав отходящих газов постоянно анализируется для определения эффективности восстановления и корректировки параметров процесса. Изменение состава газов может указывать на проблемы в работе печи, такие как неполное восстановление или утечки газов.
Регулирование расхода материалов
Расход руды, кокса и флюса постоянно регулируется в зависимости от текущих условий работы печи. Правильное соотношение материалов позволяет обеспечить оптимальный ход процесса.
Использование автоматизированных систем управления
Современные доменные печи оснащаются автоматизированными системами управления, которые позволяют осуществлять постоянный мониторинг и регулирование параметров процесса в режиме реального времени. Автоматизация управления позволяет повысить эффективность работы печи и снизить затраты на производство чугуна.
Современные тенденции в доменном производстве
Доменное производство постоянно развивается, и в последние годы наблюдается ряд новых тенденций, направленных на повышение эффективности и экологичности процесса:
Использование новых видов топлива
В качестве топлива в доменных печах все чаще используются новые виды топлива, такие как угольная пыль и природный газ. Использование этих видов топлива позволяет снизить расход кокса и уменьшить выбросы вредных веществ в атмосферу.
Внедрение новых технологий восстановления
Разрабатываются и внедряются новые технологии восстановления железа, такие как прямое восстановление железа (DRI), которые позволяют отказаться от использования кокса и снизить выбросы CO2.
Повышение энергоэффективности
Принимаются меры по повышению энергоэффективности доменных печей, такие как утилизация тепла отходящих газов и использование современных теплоизоляционных материалов.
Снижение выбросов вредных веществ
Разрабатываются и внедряются новые технологии для снижения выбросов вредных веществ в атмосферу, такие как установка пылеуловителей и газоочистных сооружений.
Перспективы развития доменного производства
Несмотря на появление новых технологий производства железа, доменное производство остается важным элементом металлургической отрасли. В будущем доменные печи будут продолжать совершенствоваться, и основными направлениями развития будут:
Повышение экологичности
Дальнейшее снижение выбросов вредных веществ и уменьшение негативного воздействия на окружающую среду.
Увеличение производительности
Повышение производительности доменных печей за счет оптимизации технологических параметров и использования новых материалов.
Снижение энергозатрат
Уменьшение энергозатрат на производство чугуна за счет внедрения новых технологий и оборудования.
Автоматизация и цифровизация
Широкое внедрение автоматизированных систем управления и цифровых технологий для оптимизации процесса и повышения качества продукции.
Восстановительный процесс в доменной печи – это сложный и многогранный процесс, требующий глубоких знаний и опыта. Понимание основных принципов и факторов, влияющих на этот процесс, позволяет инженерам и специалистам эффективно управлять доменной печью и достигать высоких результатов;
