Восстановление железа в доменной печи

Доменная печь – это сердце металлургического производства, где происходят сложные физико-химические процессы, приводящие к выплавке чугуна из железорудного сырья․ Эффективность работы доменной печи напрямую влияет на производительность и экономическую целесообразность всего предприятия․ Ключевым этапом в этом процессе является восстановление железа из оксидов, происходящее под воздействием восстановителей, в первую очередь, монооксида углерода и водорода․ Понимание и оптимизация процесса восстановления – залог получения высококачественного чугуна с минимальными затратами энергии и ресурсов․

Сущность Процесса Восстановления Железа

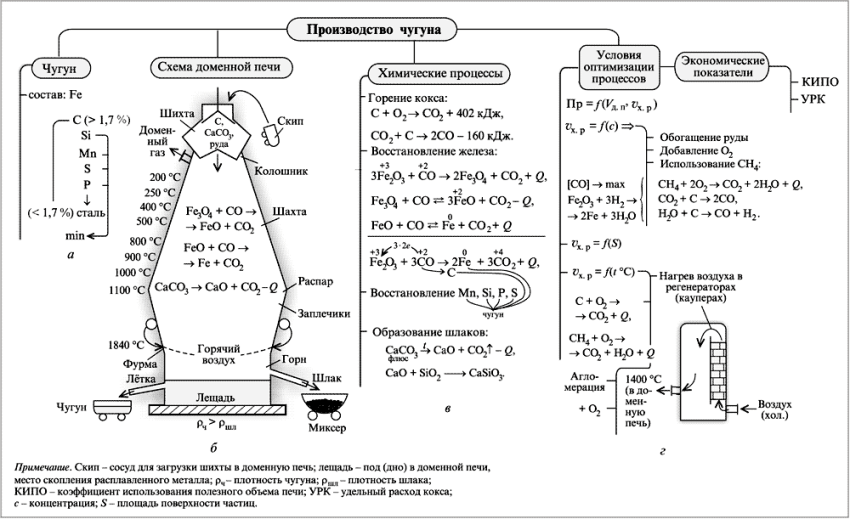

Восстановление железа в доменной печи – это многоступенчатый процесс, в ходе которого оксиды железа (Fe₂O₃, Fe₃O₄, FeO) последовательно восстанавливаются до элементарного железа (Fe)․ Этот процесс протекает при высоких температурах (от 200°C до 1200°C и выше) и в условиях восстановительной атмосферы, создаваемой продуктами сгорания кокса и вдуваемого в печь топлива․

Основные Этапы Восстановления

Процесс восстановления железа можно разделить на несколько основных этапов, каждый из которых характеризуется определенными температурными условиями и преобладанием тех или иных химических реакций:

• Предварительное нагревание и сушка шихты: В верхней части печи шихта (железная руда, кокс, флюсы) нагревается отходящими газами․ При этом происходит удаление влаги и летучих веществ․
• Восстановление высших оксидов железа: На этом этапе гематит (Fe₂O₃) и магнетит (Fe₃O₄) восстанавливаются до магнетита и затем до вюстита (FeO) под воздействием монооксида углерода (CO) и водорода (H₂)․
• Восстановление вюстита: Восстановление вюстита до металлического железа – наиболее важный и энергозатратный этап․ Он также происходит под воздействием CO и H₂․
• Окончательное восстановление: В нижней части печи, при самых высоких температурах, происходит окончательное восстановление железа, а также восстановление других элементов, входящих в состав руды (кремния, марганца, фосфора и др․)․

Химические Реакции Восстановления

Основные химические реакции, протекающие в доменной печи в процессе восстановления железа, включают:

• Fe₂O₃ + CO → 2FeO + CO₂
• Fe₃O₄ + CO → 3FeO + CO₂
• FeO + CO → Fe + CO₂
• Fe₂O₃ + H₂ → 2FeO + H₂O
• Fe₃O₄ + H₂ → 3FeO + H₂O
• FeO + H₂ → Fe + H₂O

Важно отметить, что реакция восстановления железа монооксидом углерода является обратимой․ Для смещения равновесия вправо (в сторону образования железа) необходимо поддерживать высокую температуру и низкую концентрацию CO₂․ Водород, в свою очередь, является более эффективным восстановителем, чем монооксид углерода, особенно при низких температурах․ Однако его содержание в доменном газе обычно ниже, чем содержание CO․

Факторы, Влияющие на Процесс Восстановления

Эффективность процесса восстановления железа в доменной печи зависит от множества факторов, которые можно разделить на несколько групп:

Состав и Свойства Шихты

Состав и свойства шихты оказывают существенное влияние на ход восстановительных процессов․ Важнейшими параметрами являются:

• Содержание железа в руде: Чем выше содержание железа, тем меньше требуется энергии и восстановителей для получения тонны чугуна․
• Минералогический состав руды: Различные минералы железа (гематит, магнетит, лимонит и др․) имеют разную восстановимость․
• Гранулометрический состав шихты: Оптимальный размер кусков шихты обеспечивает хорошую газопроницаемость и равномерное распределение температуры․
• Пористость шихты: Высокая пористость облегчает проникновение восстановительных газов внутрь кусков руды․
• Содержание вредных примесей: Примеси (сера, фосфор, цинк и др․) могут ухудшать качество чугуна и затруднять процесс восстановления․

Свойства Кокса

Кокс является основным восстановителем и источником тепла в доменной печи․ Его свойства, такие как:

• Прочность: Кокс должен быть достаточно прочным, чтобы выдерживать давление шихты и не разрушаться при высоких температурах․
• Зольность: Высокая зольность кокса снижает его теплотворную способность и увеличивает образование шлака․
• Содержание серы: Сера из кокса переходит в чугун, ухудшая его качество․
• Реакционная способность: Кокс должен активно реагировать с кислородом воздуха, образуя монооксид углерода, необходимый для восстановления железа․

оказывают непосредственное влияние на эффективность восстановления․

Параметры Доменного Процесса

К параметрам доменного процесса, влияющим на восстановление железа, относятся:

• Температура: Высокая температура ускоряет скорость восстановительных реакций․
• Состав дутья: Обогащение дутья кислородом повышает температуру в печи и увеличивает содержание монооксида углерода в доменном газе․
• Расход дутья: Оптимальный расход дутья обеспечивает необходимое количество кислорода для сжигания кокса и поддержания восстановительной атмосферы․
• Давление в печи: Повышенное давление в печи улучшает газопроницаемость шихты и увеличивает продолжительность контакта восстановительных газов с рудой․
• Распределение шихты: Правильное распределение шихты по сечению печи обеспечивает равномерное движение газов и материалов, а также предотвращает образование заторов․

Моделирование Процесса Восстановления

Для оптимизации процесса восстановления железа в доменной печи широко используются математические модели․ Эти модели позволяют прогнозировать изменение температуры, состава газов и материалов по высоте печи, а также оценивать влияние различных факторов на эффективность восстановления․

Типы Моделей

Существует несколько типов моделей доменного процесса, отличающихся по степени детализации и сложности:

• Термодинамические модели: Эти модели основаны на законах термодинамики и позволяют рассчитать равновесный состав газов и материалов при различных температурах и давлениях․
• Кинетические модели: Кинетические модели учитывают скорость химических реакций и массоперенос, что позволяет более точно описывать процесс восстановления․
• Гидродинамические модели: Эти модели описывают движение газов и материалов в печи, что важно для анализа газопроницаемости шихты и распределения температуры․
• Комплексные модели: Комплексные модели объединяют в себе элементы термодинамических, кинетических и гидродинамических моделей, что позволяет получить наиболее полную картину процесса восстановления․

Применение Моделей

Математические модели доменного процесса используются для решения различных задач, таких как:

• Оптимизация состава шихты: Модели позволяют определить оптимальное соотношение руды, кокса и флюсов, обеспечивающее максимальную производительность и минимальный расход энергии․
• Оптимизация параметров дутья: Модели позволяют определить оптимальный расход и состав дутья, обеспечивающие необходимую температуру и восстановительную атмосферу в печи․
• Прогнозирование качества чугуна: Модели позволяют прогнозировать содержание вредных примесей в чугуне и принимать меры по их снижению․
• Анализ аварийных ситуаций: Модели позволяют анализировать причины возникновения аварийных ситуаций и разрабатывать меры по их предотвращению․

Инновационные Технологии в Доменном Производстве

В последние годы в доменном производстве активно внедряются инновационные технологии, направленные на повышение эффективности процесса восстановления железа, снижение расхода кокса и уменьшение выбросов вредных веществ․

Вдувание Пылеугольного Топлива (ПУТ)

Вдувание ПУТ позволяет частично заменить кокс более дешевым топливом – пылеугольным углем․ Это снижает расход кокса и уменьшает себестоимость чугуна․ Однако при вдувании ПУТ необходимо учитывать его влияние на состав доменного газа и температуру в печи․

Вдувание Природного Газа

Вдувание природного газа также позволяет снизить расход кокса и увеличить содержание водорода в доменном газе, что повышает эффективность восстановления железа․ Природный газ может вдуваться как в фурмы, так и в верхнюю часть печи․

Бескоксовая Металлургия

Бескоксовая металлургия – это перспективное направление развития доменного производства, которое предполагает отказ от использования кокса в качестве восстановителя и источника тепла․ В бескоксовых процессах используются альтернативные восстановители, такие как природный газ, уголь, биомасса и водород․ Бескоксовые процессы позволяют значительно снизить выбросы CO₂ и других вредных веществ․

Контроль и Управление Процессом Восстановления

Для обеспечения стабильной и эффективной работы доменной печи необходимо осуществлять непрерывный контроль и управление процессом восстановления․ Это достигается с помощью современных систем автоматического управления (АСУ ТП), которые позволяют отслеживать основные параметры процесса и оперативно корректировать их в случае отклонений․

Основные Параметры Контроля

К основным параметрам, которые необходимо контролировать в процессе восстановления, относятся:

• Температура в различных зонах печи: Температура является важнейшим параметром, определяющим скорость восстановительных реакций․
• Состав доменного газа: Состав доменного газа (содержание CO, CO₂, H₂, N₂ и др․) позволяет оценить эффективность восстановления и выявить отклонения от оптимального режима․
• Давление в печи: Давление в печи влияет на газопроницаемость шихты и продолжительность контакта восстановительных газов с рудой․
• Расход дутья: Расход дутья определяет количество кислорода, поступающего в печь для сжигания кокса․
• Состав шлака: Состав шлака влияет на качество чугуна и расход флюсов․
• Температура чугуна: Температура чугуна является показателем эффективности работы печи и качества выплавленного металла․

Системы Автоматического Управления (АСУ ТП)

Современные АСУ ТП доменного производства позволяют автоматизировать сбор, обработку и анализ данных о процессе восстановления, а также оперативно корректировать параметры процесса для поддержания оптимального режима работы печи․ АСУ ТП включают в себя:

• Датчики и измерительные приборы: Датчики и измерительные приборы используются для непрерывного контроля основных параметров процесса․
• Контроллеры: Контроллеры обрабатывают данные от датчиков и формируют управляющие сигналы для исполнительных механизмов․
• Серверы и рабочие станции: Серверы и рабочие станции используются для хранения и обработки данных, визуализации процесса и формирования отчетов․
• Программное обеспечение: Программное обеспечение обеспечивает сбор, обработку и анализ данных, а также управление процессом․

Внедрение АСУ ТП позволяет значительно повысить эффективность работы доменной печи, снизить расход энергии и материалов, а также улучшить качество чугуна․

Перспективы Развития Доменного Производства

Доменное производство, несмотря на появление альтернативных технологий выплавки чугуна, остается важной частью мировой металлургии․ В будущем доменное производство будет развиваться в направлении повышения эффективности, снижения негативного воздействия на окружающую среду и улучшения качества продукции․

Основные Направления Развития

К основным направлениям развития доменного производства относятся:

• Внедрение инновационных технологий: Активное внедрение инновационных технологий, таких как вдувание ПУТ, природного газа, кислородное дутье и бескоксовые процессы, позволит значительно повысить эффективность доменного производства․
• Оптимизация состава шихты: Тщательная оптимизация состава шихты, включающая использование высококачественного железорудного сырья и кокса с низким содержанием вредных примесей, позволит улучшить качество чугуна и снизить расход энергии․
• Совершенствование систем управления: Дальнейшее совершенствование систем автоматического управления позволит более точно контролировать и управлять процессом восстановления, а также оперативно реагировать на изменения условий работы печи․
• Снижение выбросов вредных веществ: Разработка и внедрение эффективных технологий улавливания и утилизации выбросов CO₂, SO₂, NO_x и других вредных веществ позволит снизить негативное воздействие доменного производства на окружающую среду․

Реализация этих направлений позволит доменному производству оставаться конкурентоспособным и востребованным в будущем․

Таким образом, процесс восстановления железа в доменной печи – это сложный и многофакторный процесс, требующий глубокого понимания и тщательного контроля․ Оптимизация этого процесса является ключевым фактором повышения эффективности доменного производства, снижения себестоимости чугуна и уменьшения негативного воздействия на окружающую среду․ Внедрение инновационных технологий и совершенствование систем управления позволит доменному производству оставаться важной частью мировой металлургии в будущем․ Постоянное совершенствование технологий и методов управления позволит достичь новых высот в эффективности и экологичности этого важного промышленного процесса․ Только комплексный подход к оптимизации всех аспектов доменного процесса обеспечит устойчивое развитие отрасли․ Использование математических моделей и современных систем контроля играет решающую роль в достижении поставленных целей․

В данной статье был рассмотрен процесс восстановления железа в доменной печи, начиная от его сущности и заканчивая перспективами развития․ Были проанализированы факторы, влияющие на эффективность восстановления, а также инновационные технологии, применяемые в доменном производстве․ Надеемся, что представленная информация будет полезна специалистам, работающим в области металлургии, а также студентам и аспирантам, изучающим доменное производство․
