Счетчик электроэнергии – это незаменимое устройство в каждом доме и на каждом предприятии, играющее ключевую роль в учете потребляемой электроэнергии․ Он фиксирует количество киловатт-часов (кВт·ч), использованных потребителем, что позволяет энергетическим компаниям точно рассчитывать плату за электроэнергию․ Понимание принципов работы и типов счетчиков электроэнергии помогает потребителям контролировать свое энергопотребление и оптимизировать расходы․ В этой статье мы подробно рассмотрим, что делает счетчик электроэнергии, какие существуют типы этих устройств, как правильно считывать показания и какие факторы могут повлиять на точность измерений․

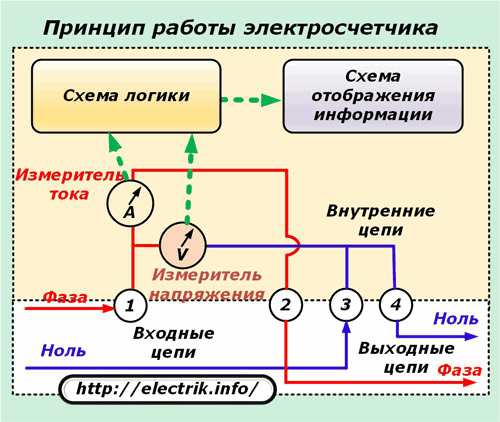

Принцип работы счетчика электроэнергии
Основная задача счетчика электроэнергии – измерять количество электроэнергии, потребляемой подключенными к нему электроприборами․ Независимо от типа счетчика (индукционный или электронный), принцип работы основывается на измерении тока и напряжения в электрической цепи․ Эти данные затем используются для расчета мощности, а интегрирование мощности по времени позволяет определить потребленную энергию․
Индукционные счетчики
Индукционные счетчики, также известные как электромеханические, являются старейшим типом счетчиков электроэнергии․ Они работают на основе принципа электромагнитной индукции․ Основные компоненты индукционного счетчика включают:
- Токовая катушка: Создает магнитное поле, пропорциональное потребляемому току․
- Катушка напряжения: Создает магнитное поле, пропорциональное напряжению в сети․
- Алюминиевый диск: Вращается под воздействием магнитных полей от обеих катушек․
- Счетный механизм: Связан с диском и отображает количество потребленной энергии в киловатт-часах․
Когда через катушки протекает ток, создаются два магнитных поля․ Взаимодействие этих полей вызывает вращение алюминиевого диска․ Скорость вращения диска пропорциональна потребляемой мощности․ Счетчик преобразует вращение диска в показания на циферблате, отображая количество потребленной электроэнергии․
Электронные счетчики
Электронные счетчики являются более современными и точными по сравнению с индукционными․ Они используют электронные компоненты для измерения тока и напряжения и для расчета потребляемой энергии․ Основные компоненты электронного счетчика включают:
- Датчики тока и напряжения: Измеряют мгновенные значения тока и напряжения․
- Аналого-цифровой преобразователь (АЦП): Преобразует аналоговые сигналы тока и напряжения в цифровые данные․
- Микроконтроллер: Обрабатывает цифровые данные и рассчитывает потребляемую энергию․
- Дисплей: Отображает количество потребленной энергии и другую информацию, такую как текущее напряжение, ток и мощность․
- Интерфейсы связи: Позволяют передавать данные о потреблении энергии на удаленный сервер или в систему автоматизированного учета․
Электронные счетчики обладают рядом преимуществ по сравнению с индукционными, включая более высокую точность, возможность многотарифного учета, хранение данных и дистанционную передачу информации․ Они также менее подвержены влиянию внешних факторов, таких как магнитные поля, которые могут искажать показания индукционных счетчиков․
Типы счетчиков электроэнергии
Существует несколько типов счетчиков электроэнергии, каждый из которых предназначен для определенных условий эксплуатации и задач․ Различают однофазные и трехфазные счетчики, а также однотарифные и многотарифные․
Однофазные и трехфазные счетчики
Однофазные счетчики используются в сетях с напряжением 220-240 В и предназначены для учета электроэнергии в жилых домах и небольших коммерческих объектах․ Они подключаются к одной фазе электросети и измеряют потребление энергии в этой фазе․
Трехфазные счетчики используются в сетях с напряжением 380-415 В и предназначены для учета электроэнергии в промышленных предприятиях, крупных офисных зданиях и других объектах с высоким энергопотреблением․ Они подключаются к трем фазам электросети и измеряют суммарное потребление энергии во всех трех фазах․
Однотарифные и многотарифные счетчики
Однотарифные счетчики учитывают электроэнергию по единому тарифу в течение всего дня․ Это наиболее простой тип счетчиков, который подходит для потребителей, не имеющих возможности или желания оптимизировать свое энергопотребление в зависимости от времени суток․
Многотарифные счетчики позволяют учитывать электроэнергию по разным тарифам в зависимости от времени суток, дня недели или сезона․ Например, в ночное время, когда нагрузка на электросети снижается, может действовать более низкий тариф․ Многотарифные счетчики позволяют потребителям экономить на электроэнергии, перенося часть энергоемких процессов на периоды с более низкими тарифами․
Как правильно считывать показания счетчика электроэнергии
Правильное считывание показаний счетчика электроэнергии является важным для контроля своего энергопотребления и избежания ошибок при оплате счетов․ Процедура считывания показаний зависит от типа счетчика․
Считывание показаний индукционного счетчика
Индукционные счетчики обычно имеют несколько циферблатов, на которых отображаются цифры, представляющие количество потребленной электроэнергии в киловатт-часах․ Для считывания показаний необходимо записать цифры, отображаемые на циферблатах, начиная с крайнего правого циферблата․ Если между цифрами есть запятая, то следует учитывать только целую часть числа․
Пример:
Если на циферблатах отображаются цифры 12345․6, то показание счетчика составляет 12345 кВт·ч․
Считывание показаний электронного счетчика
Электронные счетчики имеют цифровой дисплей, на котором отображаются показания счетчика․ Для считывания показаний необходимо записать цифры, отображаемые на дисплее․ Некоторые электронные счетчики могут отображать несколько параметров, таких как текущее напряжение, ток и мощность․ В этом случае необходимо убедиться, что на дисплее отображается именно количество потребленной электроэнергии в киловатт-часах․ Информация об этом обычно указана на дисплее или в инструкции к счетчику․
Многотарифные электронные счетчики могут отображать показания для каждого тарифа отдельно․ В этом случае необходимо записать показания для каждого тарифа и указать их в соответствующих полях при оплате счетов․
Факторы, влияющие на точность измерений счетчика электроэнергии
Точность измерений счетчика электроэнергии может быть подвержена влиянию различных факторов, включая:
- Техническое состояние счетчика: Износ компонентов, повреждения и другие неисправности могут привести к искажению показаний счетчика․
- Внешние факторы: Воздействие магнитных полей, вибраций и других внешних факторов может повлиять на работу счетчика․
- Неправильное подключение: Ошибки при подключении счетчика могут привести к неправильному учету электроэнергии․
- Несанкционированное вмешательство: Попытки изменить показания счетчика или остановить его работу являются незаконными и могут привести к серьезным последствиям․
Для обеспечения точности измерений счетчика электроэнергии необходимо регулярно проводить его проверку и техническое обслуживание․ В случае возникновения подозрений на неправильную работу счетчика следует обратиться в энергетическую компанию для проведения его экспертизы․
Как экономить электроэнергию и снизить расходы
Экономия электроэнергии не только снижает расходы на оплату счетов, но и способствует сохранению окружающей среды․ Существует множество способов экономии электроэнергии, включая:
- Использование энергоэффективных приборов: Выбирайте приборы с высоким классом энергоэффективности (A+++, A++, A+)․
- Замена ламп накаливания на светодиодные: Светодиодные лампы потребляют значительно меньше электроэнергии и имеют более длительный срок службы․
- Отключение электроприборов, когда они не используются: Не оставляйте электроприборы в режиме ожидания, так как они продолжают потреблять электроэнергию․
- Правильное использование бытовой техники: Загружайте стиральную и посудомоечную машины полностью, чтобы избежать неэффективного использования электроэнергии․
- Утепление дома: Утепление стен, окон и дверей позволяет снизить потери тепла и уменьшить потребность в отоплении, что также снижает потребление электроэнергии․
Внедрение этих простых мер позволит значительно снизить потребление электроэнергии и сэкономить деньги․
Инновации в учете электроэнергии
Современные технологии активно внедряются в сферу учета электроэнергии, предлагая новые возможности для потребителей и энергетических компаний․ Одним из перспективных направлений является развитие интеллектуальных счетчиков (Smart Meters), которые позволяют в режиме реального времени собирать и передавать данные о потреблении электроэнергии․ Интеллектуальные счетчики обладают рядом преимуществ, включая:
- Дистанционный учет: Позволяют энергетическим компаниям считывать показания счетчиков дистанционно, без необходимости посещения дома или квартиры․
- Многотарифный учет: Поддерживают многотарифный учет электроэнергии, позволяя потребителям экономить на оплате счетов, перенося часть энергоемких процессов на периоды с более низкими тарифами․
- Мониторинг энергопотребления в реальном времени: Предоставляют потребителям возможность отслеживать свое энергопотребление в режиме реального времени и выявлять источники неэффективного использования электроэнергии․
- Автоматическое обнаружение неисправностей: Могут автоматически обнаруживать неисправности в электросети и сообщать о них в энергетическую компанию․
Внедрение интеллектуальных счетчиков позволяет повысить эффективность учета электроэнергии, снизить потери в электросетях и предоставить потребителям больше возможностей для контроля своего энергопотребления․
Понимание того, что делает счетчик электроэнергии, помогает нам лучше контролировать наше потребление энергии и более осознанно подходить к ее использованию․ Различные типы счетчиков, от устаревших индукционных до современных электронных, играют важную роль в этом процессе․ Считывание показаний и знание факторов, влияющих на точность измерений, позволяют избежать ошибок и переплат․ Внедрение энергосберегающих технологий и инноваций в учете электроэнергии открывает новые возможности для экономии и устойчивого развития․
