Подключение счетчика электроэнергии – задача, требующая внимательности и строгого соблюдения правил безопасности. Неправильное подключение может привести к серьезным последствиям, включая поражение электрическим током, повреждение оборудования и даже пожар. В этой статье мы подробно рассмотрим все этапы подключения счетчика электроэнергии, начиная от выбора подходящего устройства и заканчивая проверкой правильности его работы. Важно понимать, что самостоятельное подключение счетчика может быть незаконным в некоторых юрисдикциях, поэтому всегда следует уточнять местные правила и требования, прежде чем приступать к работе.
Выбор счетчика электроэнергии
Первый шаг – выбор подходящего счетчика электроэнергии. Существует несколько типов счетчиков, каждый из которых имеет свои особенности и предназначен для определенных целей.
Типы счетчиков электроэнергии
- Индукционные счетчики: Это самые старые и простые типы счетчиков. Они работают на основе вращения алюминиевого диска под воздействием магнитного поля, создаваемого током и напряжением. Индукционные счетчики отличаются надежностью и долговечностью, но имеют более низкую точность, чем электронные.
- Электронные счетчики: Эти счетчики используют электронные компоненты для измерения потребляемой электроэнергии. Они обладают более высокой точностью и функциональностью, чем индукционные счетчики. Электронные счетчики могут отображать множество параметров, таких как текущая мощность, напряжение, ток и даже имеют возможность передачи данных.
- Однофазные счетчики: Предназначены для использования в однофазных сетях, которые обычно используются в жилых домах и квартирах.
- Трехфазные счетчики: Используются в трехфазных сетях, которые обычно применяются в промышленных и коммерческих зданиях.
- Многотарифные счетчики: Позволяют учитывать потребление электроэнергии по разным тарифам в зависимости от времени суток. Это может быть выгодно, если вы используете электроэнергию в основном в ночное время, когда тариф обычно ниже.
Критерии выбора счетчика
При выборе счетчика электроэнергии следует учитывать следующие факторы:
- Тип сети: Убедитесь, что выбранный счетчик соответствует типу вашей сети (однофазная или трехфазная).
- Номинальный ток: Выберите счетчик с номинальным током, соответствующим максимальной потребляемой мощности вашего дома или квартиры.
- Точность: Чем выше класс точности счетчика, тем точнее он будет измерять потребляемую электроэнергию.
- Функциональность: Если вам нужны дополнительные функции, такие как многотарифный учет или возможность передачи данных, выбирайте электронный счетчик с соответствующими возможностями.
- Сертификация: Убедитесь, что счетчик сертифицирован и соответствует требованиям безопасности.
Подготовка к установке счетчика
Перед установкой счетчика электроэнергии необходимо выполнить ряд подготовительных работ. Эти работы включают в себя сбор необходимых инструментов и материалов, а также обеспечение безопасности на рабочем месте.
Необходимые инструменты и материалы
Для установки счетчика электроэнергии вам понадобятся следующие инструменты и материалы:
- Отвертки (плоская и крестовая)
- Пассатижи
- Бокорезы
- Индикатор напряжения
- Монтажный нож
- Изолента
- Соединительные клеммы
- Провода соответствующего сечения
- Счетчик электроэнергии
- Монтажная коробка (если необходимо)
- Заземляющий провод (если необходимо)
Меры безопасности
Подключение счетчика электроэнергии – это работа с электричеством, поэтому необходимо соблюдать строгие меры безопасности:
- Отключите электроэнергию: Перед началом работ обязательно отключите электроэнергию в доме или квартире. Убедитесь, что вы отключили правильный автомат или предохранитель;
- Проверьте отсутствие напряжения: После отключения электроэнергии проверьте отсутствие напряжения на проводах с помощью индикатора напряжения.
- Используйте средства индивидуальной защиты: Наденьте резиновые перчатки и очки для защиты от поражения электрическим током и искр.
- Работайте при хорошем освещении: Обеспечьте достаточное освещение на рабочем месте, чтобы хорошо видеть все детали.
- Не работайте в сырых условиях: Не подключайте счетчик электроэнергии во влажных помещениях или во время дождя.
- Если вы не уверены в своих силах, обратитесь к квалифицированному электрику.
Этапы подключения счетчика электроэнергии
После того, как вы подготовили все необходимые инструменты и материалы, и обеспечили безопасность на рабочем месте, можно приступать к подключению счетчика электроэнергии. Этот процесс состоит из нескольких этапов, которые необходимо выполнять последовательно и аккуратно.
Подключение вводного кабеля

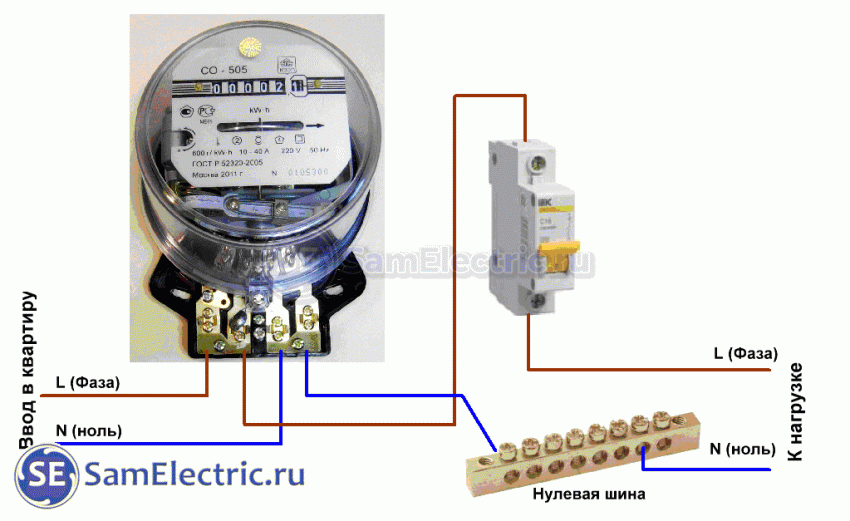

Первый этап – подключение вводного кабеля к счетчику электроэнергии. Вводной кабель – это кабель, который подводит электроэнергию от внешней сети к вашему дому или квартире.
- Определите фазный и нейтральный провод: С помощью индикатора напряжения определите фазный и нейтральный провод вводного кабеля. Фазный провод покажет наличие напряжения, а нейтральный – нет.
- Подключите фазный провод: Подключите фазный провод к клемме «L» (линия) на счетчике электроэнергии. Обычно эта клемма обозначается красным цветом.
- Подключите нейтральный провод: Подключите нейтральный провод к клемме «N» (нейтраль) на счетчике электроэнергии. Обычно эта клемма обозначается синим цветом.
- Надежно затяните клеммы: Убедитесь, что все клеммы надежно затянуты, чтобы избежать плохого контакта и перегрева.
Подключение выходного кабеля
Следующий этап – подключение выходного кабеля к счетчику электроэнергии. Выходной кабель – это кабель, который отводит электроэнергию от счетчика к вашей электропроводке.
- Подключите фазный провод: Подключите фазный провод выходного кабеля к клемме «L'» (линия выход) на счетчике электроэнергии. Обычно эта клемма также обозначается красным цветом.
- Подключите нейтральный провод: Подключите нейтральный провод выходного кабеля к клемме «N'» (нейтраль выход) на счетчике электроэнергии. Обычно эта клемма также обозначается синим цветом.
- Надежно затяните клеммы: Убедитесь, что все клеммы надежно затянуты, чтобы избежать плохого контакта и перегрева.
Подключение заземления (если необходимо)
В некоторых случаях может потребоваться подключение заземления к счетчику электроэнергии. Заземление необходимо для обеспечения безопасности и защиты от поражения электрическим током.
- Найдите клемму заземления: Найдите клемму заземления на счетчике электроэнергии. Обычно она обозначается символом заземления (три горизонтальные линии, соединенные вертикальной линией).
- Подключите заземляющий провод: Подключите заземляющий провод к клемме заземления.
- Надежно затяните клемму: Убедитесь, что клемма надежно затянута.
Проверка правильности подключения
После того, как вы подключили все провода к счетчику электроэнергии, необходимо проверить правильность подключения. Это очень важный этап, который поможет избежать серьезных проблем в будущем.
- Проверьте правильность подключения фазного и нейтрального проводов: Убедитесь, что фазный и нейтральный провода подключены к соответствующим клеммам на счетчике электроэнергии.
- Проверьте надежность соединения: Убедитесь, что все клеммы надежно затянуты и провода надежно закреплены.
- Проверьте отсутствие короткого замыкания: С помощью мультиметра или тестера проверьте отсутствие короткого замыкания между фазным и нейтральным проводами.
Завершение установки и ввод в эксплуатацию
После проверки правильности подключения можно завершить установку счетчика электроэнергии и ввести его в эксплуатацию.
Установка счетчика в монтажную коробку (если необходимо)
Если вы используете монтажную коробку, установите счетчик электроэнергии в коробку и закрепите его винтами.
Включение электроэнергии
После того, как вы убедились, что все подключено правильно и надежно, можно включить электроэнергию. Включите автомат или предохранитель, который вы отключали перед началом работ.
Проверка работы счетчика
После включения электроэнергии необходимо проверить работу счетчика. Убедитесь, что счетчик правильно считает потребляемую электроэнергию. Включите несколько электроприборов и посмотрите, как изменяются показания счетчика.
Возможные проблемы и их решения
При подключении счетчика электроэнергии могут возникнуть различные проблемы. Рассмотрим некоторые из них и предложим возможные решения.
Счетчик не считает электроэнергию
Если счетчик не считает электроэнергию, проверьте следующие:
- Правильность подключения: Убедитесь, что все провода подключены правильно и надежно.
- Наличие напряжения: Проверьте наличие напряжения на вводном кабеле.
- Исправность счетчика: Если все вышеперечисленное в порядке, возможно, счетчик неисправен. В этом случае необходимо обратиться в энергоснабжающую организацию для замены счетчика.
Счетчик считает неправильно
Если счетчик считает неправильно, проверьте следующие:
- Класс точности счетчика: Убедитесь, что класс точности счетчика соответствует вашим потребностям.
- Наличие магнитных полей: Магнитные поля могут влиять на работу счетчика. Убедитесь, что рядом со счетчиком нет источников сильных магнитных полей.
- Исправность счетчика: Если все вышеперечисленное в порядке, возможно, счетчик неисправен. В этом случае необходимо обратиться в энергоснабжающую организацию для проверки и возможной замены счетчика.
Короткое замыкание при включении электроэнергии
Если при включении электроэнергии происходит короткое замыкание, проверьте следующие:
- Правильность подключения: Убедитесь, что все провода подключены правильно и надежно.
- Отсутствие повреждений: Проверьте провода на наличие повреждений изоляции.
- Исправность электроприборов: Отключите все электроприборы и попробуйте включить электроэнергию снова. Если короткое замыкание исчезло, значит, проблема в одном из электроприборов.
Подключение счетчика электроэнергии – ответственная задача, требующая внимательности и аккуратности. Если вы не уверены в своих силах, лучше обратиться к квалифицированному электрику. Он сможет выполнить все работы быстро и безопасно.
