Защитное заземление оборудования – это критически важная мера безопасности, предназначенная для защиты людей от поражения электрическим током, а также для предотвращения повреждения самого оборудования. В современном мире, где электричество является неотъемлемой частью нашей жизни, понимание принципов работы и важности защитного заземления приобретает особое значение. От правильности установки и обслуживания системы заземления напрямую зависит безопасность персонала, работающего с электрооборудованием, и надежность функционирования всей электрической сети. Эта статья подробно рассматривает суть защитного заземления, его принципы работы, типы, применение и требования безопасности.
Принцип работы защитного заземления

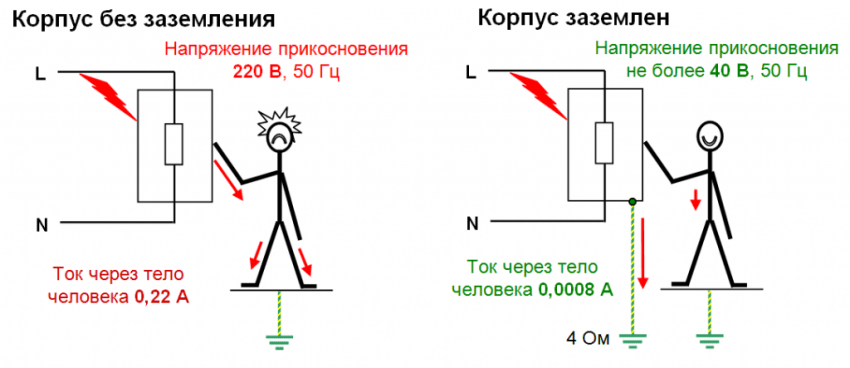

Основная цель защитного заземления – обеспечить отвод тока короткого замыкания или утечки на землю, тем самым минимизируя риск поражения электрическим током. Когда происходит повреждение изоляции и ток начинает протекать по корпусу оборудования, система заземления создает путь наименьшего сопротивления для этого тока к земле. Это приводит к срабатыванию защитных устройств, таких как автоматические выключатели (автоматы) или устройства защитного отключения (УЗО), которые отключают питание поврежденного участка цепи, предотвращая поражение человека и минимизируя повреждение оборудования.
Основные компоненты системы защитного заземления
Система защитного заземления состоит из нескольких ключевых компонентов:
- Заземлитель: Металлический проводник или система проводников, находящихся в контакте с землей. Заземлители могут быть в виде стержней, пластин или лент, изготовленных из стали, меди или других проводящих материалов.
- Заземляющий проводник: Проводник, соединяющий корпус оборудования с заземлителем. Он должен иметь достаточное сечение, чтобы выдерживать токи короткого замыкания без перегрева и повреждения.
- Главная заземляющая шина (ГЗШ): Шина, к которой подключаються все заземляющие проводники, проводники уравнивания потенциалов и заземлитель. Она обеспечивает централизованное заземление всех элементов электрической сети.
Типы защитного заземления
Существует несколько основных типов систем защитного заземления, каждый из которых имеет свои особенности и области применения:
TN-система
В TN-системе нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к этой нейтрали посредством защитных проводников. TN-система является наиболее распространенной в современных электроустановках и подразделяется на три подтипа:
- TN-S: Защитный (PE) и рабочий (N) проводники разделены по всей длине. Это обеспечивает наилучшую защиту от помех и наиболее надежную работу защитных устройств.
- TN-C: Функции защитного и рабочего проводников объединены в одном проводнике (PEN). Эта система менее предпочтительна, так как при обрыве PEN-проводника на корпусе оборудования может появиться опасное напряжение.
- TN-C-S: Функции защитного и рабочего проводников объединены в одном проводнике (PEN) только на участке от подстанции до вводного устройства, а далее разделены на PE и N проводники. Это компромиссное решение между TN-S и TN-C.
TT-система
В TT-системе нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены через отдельный заземлитель, электрически независимый от заземлителя нейтрали. Эта система требует использования УЗО для обеспечения безопасности, так как при коротком замыкании ток через заземлитель может быть недостаточным для срабатывания автоматического выключателя.
IT-система
В IT-системе нейтраль источника питания изолирована от земли или заземлена через большое сопротивление. Открытые проводящие части электроустановки заземлены. Эта система применяется в специальных случаях, когда требуется высокая надежность электроснабжения, например, в больницах или на промышленных предприятиях с непрерывным циклом производства. При первом замыкании на корпус ток утечки ограничен, что позволяет продолжать работу до устранения неисправности.
Выбор типа защитного заземления
Выбор типа защитного заземления зависит от множества факторов, включая:
- Тип электроустановки (бытовая, промышленная, общественная).
- Напряжение сети.
- Требования к надежности электроснабжения.
- Нормативные требования и правила безопасности.
- Геологические условия и характеристики грунта (удельное сопротивление).
Проектирование и монтаж системы заземления должны выполняться квалифицированными специалистами с учетом всех указанных факторов и требований нормативных документов.
Расчет защитного заземления
Расчет защитного заземления является важным этапом проектирования электроустановки, который позволяет определить необходимые параметры заземлителя и заземляющих проводников для обеспечения безопасной работы оборудования и защиты людей от поражения электрическим током. Расчет включает в себя следующие этапы:
Определение расчетного тока короткого замыкания
Расчетный ток короткого замыкания (Iкз) – это максимальный ток, который может протекать через систему заземления при возникновении короткого замыкания на корпусе оборудования. Значение Iкз зависит от мощности источника питания, напряжения сети и сопротивления цепи короткого замыкания.
Определение необходимого сопротивления заземления
Сопротивление заземления (Rз) – это сопротивление, которое оказывает система заземления прохождению тока в землю. Нормативное значение Rз зависит от напряжения сети и типа системы заземления. Например, для сети 220 В сопротивление заземления, как правило, не должно превышать 4 Ом.
Выбор типа и размеров заземлителя
Тип и размеры заземлителя выбираются исходя из требуемого сопротивления заземления, удельного сопротивления грунта и доступной площади для установки. Наиболее распространенные типы заземлителей – это вертикальные и горизонтальные электроды, изготовленные из стали или меди.
Расчет количества и расположения заземлителей
Для достижения требуемого сопротивления заземления может потребоваться несколько заземлителей, соединенных между собой; Количество и расположение заземлителей рассчитываются с учетом их взаимного влияния и удельного сопротивления грунта.
Выбор сечения заземляющих проводников
Сечение заземляющих проводников должно быть достаточным для пропускания расчетного тока короткого замыкания без перегрева и повреждения. Сечение проводников определяется по специальным таблицам и формулам, учитывающим материал проводника, ток короткого замыкания и время отключения защитного устройства.
Материалы для защитного заземления
Выбор материалов для защитного заземления играет важную роль в обеспечении долговечности и надежности системы. Основные требования к материалам – это высокая электропроводность, устойчивость к коррозии и механическая прочность.
Материалы для заземлителей
- Сталь: Наиболее распространенный материал для заземлителей благодаря своей доступности и прочности. Однако сталь подвержена коррозии, поэтому ее необходимо защищать от воздействия влаги и агрессивных сред. Для защиты стали применяют оцинкование или нанесение специальных покрытий.
- Медь: Обладает высокой электропроводностью и устойчивостью к коррозии. Медные заземлители применяются в случаях, когда требуется высокая надежность и долговечность системы заземления, например, в электроустановках с повышенными требованиями к безопасности.
- Нержавеющая сталь: Обладает высокой устойчивостью к коррозии и механической прочностью. Нержавеющая сталь применяется в агрессивных средах, где другие материалы не могут обеспечить необходимую долговечность.
Материалы для заземляющих проводников
- Медь: Наиболее распространенный материал для заземляющих проводников благодаря своей высокой электропроводности и гибкости. Медные проводники легко монтируются и обеспечивают надежное соединение с оборудованием и заземлителем.
- Алюминий: Обладает более низкой электропроводностью, чем медь, но при этом легче и дешевле. Алюминиевые проводники применяются в случаях, когда необходимо снизить вес системы заземления или уменьшить стоимость материалов.
- Сталь: Используется для изготовления заземляющих шин и перемычек, а также для прокладки заземляющих проводников в земле. Стальные проводники должны быть защищены от коррозии.
Монтаж защитного заземления
Монтаж защитного заземления должен выполняться квалифицированными специалистами в соответствии с требованиями нормативных документов и проектной документации. Правильный монтаж обеспечивает надежность и эффективность системы заземления, а также предотвращает возникновение аварийных ситуаций и поражение электрическим током.
Подготовка места установки
Перед началом монтажа необходимо подготовить место установки заземлителя и заземляющих проводников. Место установки должно быть очищено от мусора, растительности и других посторонних предметов. Необходимо также убедиться в отсутствии подземных коммуникаций (трубопроводов, кабелей и т.д.) в месте установки заземлителя.
Установка заземлителя
Заземлитель устанавливается в грунт на глубину, обеспечивающую надежный контакт с землей. Глубина установки зависит от типа заземлителя, удельного сопротивления грунта и климатических условий. При установке вертикальных электродов их забивают в грунт с помощью специального оборудования. При установке горизонтальных электродов их закапывают в траншею на глубину не менее 0,5 метра.
Прокладка заземляющих проводников
Заземляющие проводники прокладываются от корпуса оборудования к заземлителю. Проводники должны быть надежно закреплены и защищены от механических повреждений. При прокладке проводников в земле их необходимо защищать от коррозии с помощью специальных покрытий или труб.
Соединение заземляющих проводников
Соединение заземляющих проводников между собой и с заземлителем должно быть надежным и обеспечивать низкое сопротивление контакта. Соединение выполняется сваркой, болтовым соединением или с помощью специальных зажимов. Места соединения необходимо защищать от коррозии.
Подключение оборудования к системе заземления
Корпус оборудования подключается к системе заземления с помощью заземляющего проводника. Подключение должно быть надежным и обеспечивать хороший контакт. Необходимо убедиться, что все металлические части оборудования, которые могут оказаться под напряжением при повреждении изоляции, заземлены.
Измерение сопротивления заземления
Измерение сопротивления заземления является обязательной процедурой после монтажа системы заземления и периодически проводится в процессе эксплуатации. Измерение позволяет убедиться в соответствии сопротивления заземления нормативным требованиям и выявить возможные дефекты в системе.
Методы измерения сопротивления заземления
Существует несколько методов измерения сопротивления заземления, наиболее распространенным является метод трех точек (метод амперметра-вольтметра). Этот метод заключается в измерении падения напряжения на заземлителе при прохождении через него известного тока.
Приборы для измерения сопротивления заземления
Для измерения сопротивления заземления используются специальные приборы – измерители сопротивления заземления (мегаомметры). Эти приборы позволяют измерять сопротивление заземления с высокой точностью и надежностью.
Обработка результатов измерений
Результаты измерений сопротивления заземления сравниваются с нормативными требованиями. Если сопротивление заземления превышает допустимое значение, необходимо провести мероприятия по улучшению системы заземления, такие как увеличение количества заземлителей, улучшение контакта между заземлителем и землей или замена заземляющих проводников.
Обслуживание и проверка защитного заземления
Регулярное обслуживание и проверка защитного заземления являются необходимыми мерами для обеспечения его надежной и эффективной работы. Обслуживание включает в себя визуальный осмотр системы заземления, проверку состояния заземлителей и заземляющих проводников, а также измерение сопротивления заземления.
Визуальный осмотр
Визуальный осмотр системы заземления позволяет выявить возможные дефекты, такие как коррозия заземлителей и заземляющих проводников, повреждение изоляции проводников, ослабление соединений и т.д. При обнаружении дефектов необходимо принять меры по их устранению.
Проверка состояния заземлителей и заземляющих проводников
Проверка состояния заземлителей и заземляющих проводников включает в себя измерение их сопротивления и проверку надежности соединений. При обнаружении повышенного сопротивления или ослабления соединений необходимо провести ремонт или замену поврежденных элементов.
Периодичность проверки
Периодичность проверки защитного заземления устанавливается нормативными документами и зависит от типа электроустановки и условий эксплуатации. Как правило, проверка проводится не реже одного раза в год.
Требования безопасности при работе с электрооборудованием
При работе с электрооборудованием необходимо соблюдать строгие требования безопасности, чтобы предотвратить поражение электрическим током и возникновение аварийных ситуаций. Основные требования безопасности включают в себя:
- Использование средств индивидуальной защиты (диэлектрические перчатки, обувь, коврики).
- Проверку отсутствия напряжения перед началом работы.
- Использование изолированного инструмента.
- Запрет на работу с электрооборудованием во влажных условиях.
- Соблюдение правил эксплуатации электрооборудования.
Роль защитного заземления в обеспечении электробезопасности
Защитное заземление играет ключевую роль в обеспечении электробезопасности. Оно обеспечивает защиту людей от поражения электрическим током при повреждении изоляции электрооборудования и возникновении короткого замыкания на корпус. Правильно спроектированная, смонтированная и обслуживаемая система заземления является надежной защитой от электрической опасности.
