Литейное производство является ключевым звеном в машиностроительной и металлургической отраслях. Оно позволяет создавать детали сложной формы из различных металлов и сплавов, которые затем используются в самых разнообразных изделиях, от автомобилей до космических аппаратов. Эффективность и качество литейного производства напрямую зависят от используемого оборудования. Современные литейные заводы оснащаются высокотехнологичными машинами и системами, обеспечивающими точность, надежность и безопасность технологических процессов.
Основные этапы литейного производства и необходимое оборудование
Литейное производство включает в себя несколько последовательных этапов, каждый из которых требует специализированного оборудования. Рассмотрим основные этапы и соответствующее оборудование более подробно.
1. Подготовка шихты
Первым этапом является подготовка шихты – смеси металлов и сплавов, которая будет расплавлена для получения литейного сплава. От качества шихты зависит химический состав и свойства готового изделия; Для подготовки шихты используются следующие типы оборудования:
- Весовые дозаторы: Обеспечивают точное дозирование компонентов шихты в соответствии с заданной рецептурой. Автоматизированные системы дозирования позволяют минимизировать ошибки и повысить производительность.
- Смесители шихты: Предназначены для перемешивания компонентов шихты, обеспечивая равномерное распределение элементов и однородность состава.
- Дробилки и измельчители: Используются для подготовки крупнокусковых материалов, таких как чугун или сталь, к плавке.
- Магнитные сепараторы: Предназначены для удаления металлических примесей из шихты, что повышает качество литья и предотвращает повреждение плавильного оборудования.
2. Плавка металла
Следующим этапом является плавка подготовленной шихты. Этот процесс требует высоких температур и точного контроля параметров, чтобы получить сплав с заданными свойствами. Для плавки металла используются различные типы печей, выбор которых зависит от типа металла, требуемой производительности и других факторов.
Типы плавильных печей:
- Индукционные печи: Используют электромагнитную индукцию для нагрева металла. Они обеспечивают высокую скорость плавки, точный контроль температуры и минимальные потери металла. Индукционные печи широко применяются для плавки стали, чугуна, цветных металлов и сплавов.
- Дуговые печи: Используют электрическую дугу для нагрева металла. Дуговые печи обладают высокой производительностью и позволяют плавить большие объемы металла. Они широко применяются для производства стали.
- Вагранки: Шахтные печи, работающие на коксе. Вагранки используются для плавки чугуна. Они отличаются относительно низкой стоимостью и простотой эксплуатации, но имеют более низкую энергоэффективность по сравнению с индукционными и дуговыми печами.
- Тигельные печи: Используют тигель (емкость из огнеупорного материала) для плавки металла. Тигельные печи могут быть газовыми, электрическими или масляными. Они используются для плавки небольших объемов металла, особенно цветных металлов и сплавов.
- Плазменные печи: Используют плазменную дугу для нагрева металла. Они обеспечивают сверхвысокую температуру и позволяют плавить тугоплавкие металлы и сплавы.
3. Подготовка литейной формы
Литейная форма – это полость, в которую заливается расплавленный металл для получения отливки заданной формы и размеров. Подготовка литейной формы является одним из самых важных этапов литейного производства, так как от ее качества зависит точность и качество отливки. Существует несколько основных методов изготовления литейных форм, каждый из которых требует специализированного оборудования.

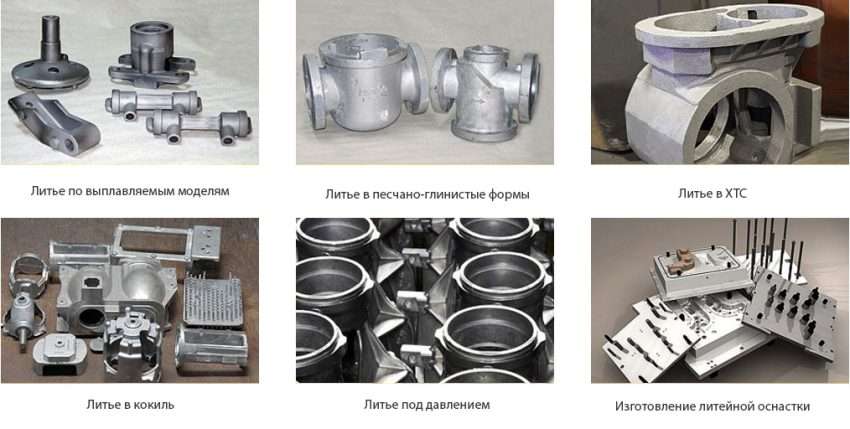

Методы изготовления литейных форм:
- Формовка в песчаные формы: Наиболее распространенный метод, при котором форма изготавливаеться из песчано-глинистой смеси. Для формовки используются формовочные машины, которые уплотняют песчаную смесь в опоках (металлических рамках). Автоматические формовочные линии обеспечивают высокую производительность и точность формовки.
- Формовка по выплавляемым моделям: Метод, при котором форма изготавливается вокруг выплавляемой модели, изготовленной из воска или полистирола. После изготовления формы модель выплавляется или выжигается, оставляя полость для заливки металла. Этот метод позволяет получать отливки сложной формы с высокой точностью размеров.
- Формовка по газифицируемым моделям: Метод, при котором форма изготавливается вокруг газифицируемой модели, обычно из пенополистирола. Во время заливки металла модель газифицируеться и выводится из формы. Этот метод позволяет получать отливки сложной формы без стержней.
- Литье в кокиль: Метод, при котором расплавленный металл заливается в многоразовую металлическую форму (кокиль). Литье в кокиль обеспечивает высокую точность размеров и хорошее качество поверхности отливки.
- Центробежное литье: Метод, при котором расплавленный металл заливается во вращающуюся форму. Центробежная сила обеспечивает плотное заполнение формы и получение отливок с высокой плотностью.
Оборудование для подготовки литейных форм:
- Формовочные машины: Предназначены для уплотнения песчано-глинистой смеси в опоках. Существуют различные типы формовочных машин, такие как прессовые, встряхивающие и импульсные.
- Смесители формовочных смесей: Предназначены для приготовления песчано-глинистой смеси с заданными свойствами.
- Опоки: Металлические рамки, в которых изготавливается литейная форма.
- Стержневые ящики: Предназначены для изготовления стержней – элементов формы, формирующих внутренние полости отливки;
- Машины для изготовления моделей: Используются для изготовления моделей для литья по выплавляемым и газифицируемым моделям.
- Оборудование для нанесения покрытий на формы: Используется для нанесения защитных покрытий на внутреннюю поверхность формы, улучшающих качество поверхности отливки.
4. Заливка металла в форму
После подготовки литейной формы в нее заливается расплавленный металл. Заливка должна производиться аккуратно и равномерно, чтобы избежать образования дефектов в отливке. Для заливки металла используються различные типы оборудования.
Оборудование для заливки металла:
- Разливочные ковши: Предназначены для транспортировки и заливки расплавленного металла; Разливочные ковши могут быть ручными или механизированными.
- Заливочные машины: Автоматизированные системы, обеспечивающие точную и контролируемую заливку металла в форму.
- Системы автоматизированной заливки: Комплексные системы, включающие в себя разливочные ковши, заливочные машины и системы управления, обеспечивающие полную автоматизацию процесса заливки.
5. Охлаждение и выбивка отливки
После заливки металла в форму необходимо дождаться его затвердевания и охлаждения. Время охлаждения зависит от типа металла, размеров и формы отливки. После охлаждения отливка выбивается из формы.
Оборудование для охлаждения и выбивки отливки:
- Охлаждающие туннели: Используются для ускорения процесса охлаждения отливок.
- Выбивные решетки: Предназначены для отделения отливки от литейной формы.
- Вибрационные машины: Используются для удаления остатков формовочной смеси с отливки.
- Пескоструйные аппараты: Используются для очистки поверхности отливки от окалины и других загрязнений.
6. Очистка и обработка отливки
После выбивки отливка подвергается очистке и обработке для удаления остатков формовочной смеси, окалины и других загрязнений, а также для удаления литников и прибылей. На этом этапе также могут проводиться различные виды механической обработки.
Оборудование для очистки и обработки отливки:
- Отрезные станки: Используются для удаления литников и прибылей.
- Шлифовальные станки: Используются для шлифовки и полировки поверхности отливки.
- Дробеструйные камеры: Используются для очистки поверхности отливки от окалины и других загрязнений.
- Галтовочные барабаны: Используются для удаления заусенцев и скругления острых кромок отливки.
- Термическое оборудование: Используется для проведения термической обработки отливки, улучшающей ее механические свойства;
7. Контроль качества
На заключительном этапе отливка подвергается контролю качества для выявления дефектов и соответствия требованиям технических условий. Для контроля качества используются различные методы, такие как визуальный осмотр, рентгеновский контроль, ультразвуковой контроль и капиллярный контроль.
Оборудование для контроля качества:
- Рентгеновские аппараты: Используются для выявления внутренних дефектов отливки.
- Ультразвуковые дефектоскопы: Используются для выявления внутренних дефектов отливки.
- Капиллярные дефектоскопы: Используются для выявления поверхностных дефектов отливки.
- Металлографические микроскопы: Используются для анализа микроструктуры металла отливки.
- Твердомеры: Используются для измерения твердости металла отливки.
Автоматизация литейного производства
Современные литейные заводы все чаще используют автоматизированные системы для управления технологическими процессами и повышения производительности. Автоматизация позволяет минимизировать влияние человеческого фактора, повысить точность и стабильность процессов, а также снизить затраты на производство.
Преимущества автоматизации:
- Повышение производительности: Автоматизация позволяет значительно увеличить скорость производства и снизить время цикла.
- Улучшение качества: Автоматизированные системы обеспечивают более точный контроль параметров процесса, что приводит к улучшению качества отливок.
- Снижение затрат: Автоматизация позволяет снизить затраты на оплату труда, материалы и энергию.
- Повышение безопасности: Автоматизированные системы позволяют уменьшить количество опасных операций, выполняемых вручную.
Примеры автоматизированных систем:
- Автоматизированные формовочные линии: Комплексные системы, включающие в себя формовочные машины, смесители формовочных смесей, опоки и системы транспортировки.
- Автоматизированные системы заливки: Комплексные системы, включающие в себя разливочные ковши, заливочные машины и системы управления.
- Роботизированные комплексы для очистки и обработки отливок: Используют роботов для выполнения операций по очистке, шлифовке и полировке отливок.
- Системы автоматического контроля качества: Используют компьютерное зрение и другие методы для автоматического выявления дефектов отливки.
Тенденции развития оборудования литейного производства
Современное литейное производство постоянно развивается, и оборудование для литейных заводов не является исключением. Наблюдаются следующие основные тенденции:
- Повышение энергоэффективности: Разработка и внедрение оборудования с более низким энергопотреблением.
- Использование новых материалов: Разработка и использование новых материалов для изготовления литейных форм и оснастки, обеспечивающих более высокую точность и долговечность.
- Внедрение цифровых технологий: Использование компьютерного моделирования, 3D-печати и других цифровых технологий для проектирования и изготовления литейной оснастки.
- Развитие аддитивных технологий: Использование 3D-печати для изготовления литейных форм и стержней, позволяющее получать отливки сложной формы с высокой точностью.
- Разработка экологически чистых технологий: Разработка и внедрение технологий, снижающих воздействие литейного производства на окружающую среду.
Выбор оборудования для литейного производства является сложной и ответственной задачей, требующей учета множества факторов, таких как тип металла, требуемая производительность, точность и качество отливок, а также бюджет. Важно обращаться к квалифицированным специалистам, которые помогут подобрать оптимальное оборудование для конкретных условий производства.
