Как правильно заряжать аккумулятор от солнечной батареи

Солнечная энергия становится все более популярным и доступным способом получения электричества. Использование солнечных батарей для зарядки аккумуляторов – это отличный вариант для создания автономной системы энергоснабжения, будь то для небольшого дачного домика, кемпинга или даже для резервного питания в случае отключения электроэнергии. Однако, чтобы процесс зарядки был эффективным и безопасным, необходимо понимать основные принципы работы системы, правильно подбирать оборудование и соблюдать определенные правила. Эта статья предоставит вам исчерпывающую информацию о том, как правильно заряжать аккумулятор с помощью солнечных батарей, чтобы максимально продлить срок его службы и получить надежный источник энергии.

Основы работы солнечной системы зарядки аккумуляторов

Прежде чем перейти к практическим шагам, давайте разберемся с основными компонентами солнечной системы, предназначенной для зарядки аккумуляторов. Понимание их функций и взаимосвязи поможет вам сделать осознанный выбор оборудования и правильно его настроить.

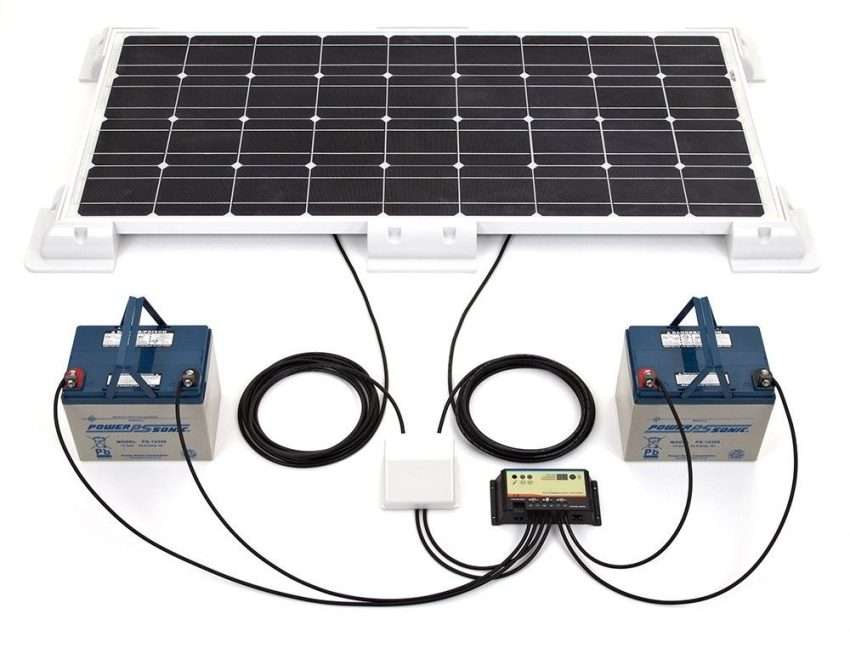

Основные компоненты системы

• Солнечная панель (или солнечная батарея): Это устройство, которое преобразует солнечный свет в электричество. Существуют разные типы солнечных панелей, отличающиеся эффективностью, размерами и стоимостью. Монокристаллические панели обычно более эффективны, но и дороже, чем поликристаллические.
• Контроллер заряда: Этот компонент регулирует процесс зарядки аккумулятора, предотвращая перезаряд и глубокий разряд. Контроллеры заряда бывают разных типов, включая PWM (широтно-импульсная модуляция) и MPPT (отслеживание точки максимальной мощности). MPPT контроллеры более эффективны, особенно в условиях переменной освещенности.
• Аккумулятор: Это устройство, которое накапливает электрическую энергию, полученную от солнечной панели, и отдает ее по мере необходимости. Существует множество типов аккумуляторов, подходящих для солнечных систем, включая свинцово-кислотные (AGM, GEL), литий-ионные и другие. Выбор аккумулятора зависит от ваших потребностей и бюджета.
• Инвертор (опционально): Если вам необходимо питать от аккумулятора устройства, работающие от переменного тока (220В), вам потребуется инвертор. Он преобразует постоянный ток (DC), получаемый от аккумулятора, в переменный ток (AC).
• Провода и разъемы: Для соединения всех компонентов системы необходимы провода и разъемы, рассчитанные на соответствующие токи и напряжения. Важно использовать качественные провода, устойчивые к воздействию окружающей среды.

Принцип работы системы

Солнечная панель поглощает солнечный свет и преобразует его в постоянный ток. Этот ток поступает на контроллер заряда, который регулирует напряжение и ток, подаваемые на аккумулятор. Контроллер заряда обеспечивает оптимальный режим зарядки, предотвращая перезаряд и глубокий разряд аккумулятора, что значительно продлевает срок его службы. Когда аккумулятор заряжен, он может питать различные устройства через инвертор (если он есть в системе) или напрямую, если устройства работают от постоянного тока.

Выбор оборудования для зарядки аккумулятора от солнечной батареи

Правильный выбор оборудования – это залог эффективной и долговечной работы вашей солнечной системы. При выборе компонентов необходимо учитывать множество факторов, включая ваши потребности в электроэнергии, бюджет и условия эксплуатации.

Выбор солнечной панели

При выборе солнечной панели необходимо учитывать следующие параметры:

• Мощность: Мощность солнечной панели определяет, сколько энергии она может генерировать в оптимальных условиях. Выбирайте мощность панели, исходя из ваших потребностей в электроэнергии и емкости аккумулятора.
• Напряжение: Напряжение солнечной панели должно соответствовать напряжению контроллера заряда и аккумулятора. Обычно для 12-вольтовых аккумуляторов используются панели с напряжением 18-20 вольт.
• Тип: Существуют разные типы солнечных панелей, включая монокристаллические, поликристаллические и тонкопленочные. Монокристаллические панели обычно более эффективны, но и дороже.
• Размеры и вес: Учитывайте размеры и вес панели, особенно если планируете устанавливать ее на крыше или в другом ограниченном пространстве.

Выбор контроллера заряда

Контроллер заряда – это ключевой компонент системы, обеспечивающий безопасную и эффективную зарядку аккумулятора. При выборе контроллера заряда необходимо учитывать следующие параметры:

• Тип: Существуют два основных типа контроллеров заряда: PWM и MPPT. MPPT контроллеры более эффективны, особенно в условиях переменной освещенности, так как они отслеживают точку максимальной мощности солнечной панели.
• Напряжение: Контроллер заряда должен поддерживать напряжение вашей солнечной панели и аккумулятора.
• Ток: Контроллер заряда должен иметь достаточный ток для зарядки вашего аккумулятора. Выбирайте контроллер с током, немного превышающим максимальный ток, который может генерировать солнечная панель.
• Функции защиты: Убедитесь, что контроллер заряда имеет функции защиты от перезаряда, глубокого разряда, короткого замыкания и перегрева.

Выбор аккумулятора

Аккумулятор – это устройство, которое накапливает энергию, полученную от солнечной панели. При выборе аккумулятора необходимо учитывать следующие параметры:

• Емкость: Емкость аккумулятора определяет, сколько энергии он может хранить. Выбирайте емкость аккумулятора, исходя из ваших потребностей в электроэнергии и времени автономной работы.
• Напряжение: Напряжение аккумулятора должно соответствовать напряжению контроллера заряда и инвертора (если он есть в системе).
• Тип: Существуют разные типы аккумуляторов, подходящих для солнечных систем, включая свинцово-кислотные (AGM, GEL), литий-ионные и другие. Литий-ионные аккумуляторы обычно более долговечны и имеют более высокую плотность энергии, но и дороже.
• Срок службы: Учитывайте срок службы аккумулятора, который обычно указывается в количестве циклов заряд-разряд.

Пример расчета необходимой мощности солнечной панели и емкости аккумулятора

Предположим, вам необходимо обеспечить питание для следующих устройств:

• Светодиодная лампа (10 Вт) ⎯ 5 часов в день
• Зарядка телефона (5 Вт) ⎯ 2 часа в день
• Радиоприемник (5 Вт) — 3 часа в день

Общее потребление энергии в день:

(10 Вт * 5 часов) + (5 Вт * 2 часа) + (5 Вт * 3 часа) = 50 Втч + 10 Втч + 15 Втч = 75 Втч

Учитывая потери в системе (например, потери в инверторе, если он используется), увеличим это значение на 20%:

75 Втч * 1.2 = 90 Втч

Для расчета необходимой емкости аккумулятора, предположим, что вы хотите иметь 2 дня автономной работы:

90 Втч * 2 дня = 180 Втч

Если вы используете 12-вольтовый аккумулятор, то необходимая емкость аккумулятора составит:

180 Втч / 12 В = 15 Ач

Рекомендуется выбирать аккумулятор с емкостью немного больше расчетной, например, 20 Ач, чтобы избежать глубокого разряда.

Для расчета необходимой мощности солнечной панели, предположим, что в вашем регионе в среднем 5 часов солнечного света в день:

90 Втч / 5 часов = 18 Вт

Учитывая потери в системе, увеличим это значение на 20%:

18 Вт * 1.2 = 21.6 Вт

Таким образом, вам потребуется солнечная панель мощностью не менее 22 Вт.

Установка и подключение солнечной системы

Правильная установка и подключение солнечной системы – это важный этап, который влияет на ее эффективность и безопасность. Неправильное подключение может привести к повреждению оборудования или даже к пожару.

Установка солнечной панели

При установке солнечной панели необходимо учитывать следующие факторы:

• Местоположение: Выбирайте место, где солнечная панель будет получать максимальное количество солнечного света в течение дня. Избегайте затенения от деревьев, зданий и других объектов.
• Угол наклона: Угол наклона солнечной панели должен быть оптимальным для вашего географического положения. Обычно для максимальной эффективности угол наклона должен быть примерно равен широте вашего местоположения.
• Ориентация: Солнечная панель должна быть ориентирована на юг (в северном полушарии) или на север (в южном полушарии).
• Крепление: Используйте надежное крепление, чтобы закрепить солнечную панель на крыше или на земле. Крепление должно быть устойчивым к ветру и другим погодным условиям.

Подключение компонентов системы

При подключении компонентов системы необходимо соблюдать следующие правила:

• Соблюдайте полярность: Правильно подключайте провода, соблюдая полярность (плюс к плюсу, минус к минусу). Неправильное подключение может привести к повреждению оборудования.
• Используйте провода нужного сечения: Используйте провода, рассчитанные на соответствующие токи и напряжения. Слишком тонкие провода могут перегреваться и вызывать пожар.
• Используйте разъемы: Используйте качественные разъемы для соединения проводов. Разъемы должны быть надежными и устойчивыми к воздействию окружающей среды.
• Подключайте компоненты в правильной последовательности: Обычно сначала подключают солнечную панель к контроллеру заряда, затем контроллер заряда к аккумулятору, и, наконец, аккумулятор к инвертору (если он есть в системе).

Пошаговая инструкция по подключению солнечной системы

1. Отключите все источники питания. Перед началом работы убедитесь, что все источники питания отключены.
2. Установите солнечную панель. Закрепите солнечную панель на выбранном месте, соблюдая угол наклона и ориентацию.
3. Подключите солнечную панель к контроллеру заряда. Подключите провода от солнечной панели к контроллеру заряда, соблюдая полярность.
4. Подключите контроллер заряда к аккумулятору. Подключите провода от контроллера заряда к аккумулятору, соблюдая полярность.
5. Подключите аккумулятор к инвертору (если он есть в системе). Подключите провода от аккумулятора к инвертору, соблюдая полярность.
6. Включите систему. Включите контроллер заряда и инвертор (если он есть в системе).
7. Проверьте работоспособность системы. Убедитесь, что система работает правильно и аккумулятор заряжается.

Настройка контроллера заряда

Правильная настройка контроллера заряда – это важный этап, который обеспечивает оптимальный режим зарядки аккумулятора и продлевает срок его службы. Настройки контроллера заряда зависят от типа аккумулятора и его характеристик.

Основные параметры настройки

• Тип аккумулятора: Выберите тип аккумулятора (например, AGM, GEL, Li-ion) в настройках контроллера заряда.
• Напряжение зарядки: Установите напряжение зарядки, рекомендованное производителем аккумулятора.
• Напряжение поддержания: Установите напряжение поддержания, рекомендованное производителем аккумулятора.
• Напряжение отключения нагрузки: Установите напряжение отключения нагрузки, чтобы предотвратить глубокий разряд аккумулятора.

Рекомендации по настройке для разных типов аккумуляторов

Свинцово-кислотные аккумуляторы (AGM, GEL)

Для свинцово-кислотных аккумуляторов рекомендуется устанавливать следующие параметры:

• Напряжение зарядки: 14.4, 14.7 В (для 12-вольтовых аккумуляторов)
• Напряжение поддержания: 13.5 ⎯ 13.8 В (для 12-вольтовых аккумуляторов)
• Напряжение отключения нагрузки: 10.5 ⎯ 11.0 В (для 12-вольтовых аккумуляторов)

Литий-ионные аккумуляторы

Для литий-ионных аккумуляторов рекомендуется устанавливать следующие параметры:

• Напряжение зарядки: 14.4 — 14.6 В (для 12-вольтовых аккумуляторов)
• Напряжение поддержания: 13.6 — 13.8 В (для 12-вольтовых аккумуляторов)
• Напряжение отключения нагрузки: 11.0 ⎯ 12.0 В (для 12-вольтовых аккумуляторов)

Важно: Всегда сверяйтесь с рекомендациями производителя аккумулятора при настройке контроллера заряда.

Обслуживание и уход за солнечной системой

Регулярное обслуживание и уход за солнечной системой – это важный фактор, который обеспечивает ее долговечность и эффективность. Правильный уход позволяет избежать многих проблем и продлить срок службы оборудования.

Обслуживание солнечной панели

• Очистка: Регулярно очищайте солнечную панель от пыли, грязи и снега. Грязная панель может терять до 20% своей эффективности. Используйте мягкую ткань и воду для очистки.
• Проверка креплений: Регулярно проверяйте крепления солнечной панели на предмет ослабления или повреждений.
• Проверка проводов и разъемов: Регулярно проверяйте провода и разъемы на предмет повреждений или коррозии.

Обслуживание аккумулятора

• Проверка уровня электролита (для свинцово-кислотных аккумуляторов): Регулярно проверяйте уровень электролита в свинцово-кислотных аккумуляторах и доливайте дистиллированную воду при необходимости.
• Очистка клемм: Регулярно очищайте клеммы аккумулятора от коррозии.
• Проверка напряжения: Регулярно проверяйте напряжение аккумулятора, чтобы убедиться, что он заряжается и разряжается правильно.
• Избегайте глубокого разряда: Избегайте глубокого разряда аккумулятора, так как это может сократить срок его службы.

Обслуживание контроллера заряда и инвертора

• Проверка вентиляции: Убедитесь, что контроллер заряда и инвертор имеют достаточную вентиляцию, чтобы избежать перегрева.
• Очистка от пыли: Регулярно очищайте контроллер заряда и инвертор от пыли.
• Проверка проводов и разъемов: Регулярно проверяйте провода и разъемы на предмет повреждений или коррозии.

Возможные проблемы и их решения

В процессе эксплуатации солнечной системы могут возникать различные проблемы. Важно уметь их диагностировать и устранять, чтобы обеспечить бесперебойную работу системы.

Проблема: Аккумулятор не заряжается

Возможные причины:

• Солнечная панель не генерирует достаточно энергии (например, из-за затенения или загрязнения).
• Неисправен контроллер заряда.
• Неисправен аккумулятор.
• Неправильно подключены провода.

Решения:

• Очистите солнечную панель от грязи и убедитесь, что она не затеняется.
• Проверьте контроллер заряда на предмет неисправностей.
• Проверьте аккумулятор на предмет неисправностей.
• Проверьте правильность подключения проводов.

Проблема: Аккумулятор быстро разряжается

Возможные причины:

• Аккумулятор старый и потерял емкость.
• Слишком большая нагрузка на аккумулятор.
• Неправильно настроен контроллер заряда.
• Глубокий разряд аккумулятора.

Решения:

• Замените аккумулятор на новый.
• Уменьшите нагрузку на аккумулятор.
• Проверьте настройки контроллера заряда.
• Избегайте глубокого разряда аккумулятора.

Проблема: Инвертор не работает

Возможные причины:

• Неисправен инвертор.
• Низкое напряжение аккумулятора.
• Неправильно подключены провода.

Решения:

• Проверьте инвертор на предмет неисправностей.
• Зарядите аккумулятор.
• Проверьте правильность подключения проводов.

Если вы не можете самостоятельно решить проблему, обратитесь к специалисту.
