Газопроводы высокого давления играют критически важную роль в транспортировке природного газа на большие расстояния, обеспечивая энергией промышленные предприятия и жилые дома. Эти системы требуют чрезвычайно надежной конструкции и тщательного контроля, чтобы гарантировать безопасную и эффективную работу. Понимание рабочих давлений в таких трубопроводах является ключевым аспектом обеспечения безопасности и предотвращения потенциальных аварий. В этой статье мы подробно рассмотрим, какое давление газа считается высоким в трубопроводах, факторы, влияющие на это давление, стандарты безопасности и методы контроля.
Определение высокого давления в газопроводах
Определение «высокого давления» в газопроводах не является универсальным и зависит от нормативных документов, отраслевых стандартов и конструкционных особенностей конкретной системы. В целом, газопровод считается высокого давления, если он работает при давлении, превышающем определенный порог, установленный регулирующими органами. Этот порог может варьироваться в зависимости от региона, страны и типа газопровода.
Различные классификации давления газа

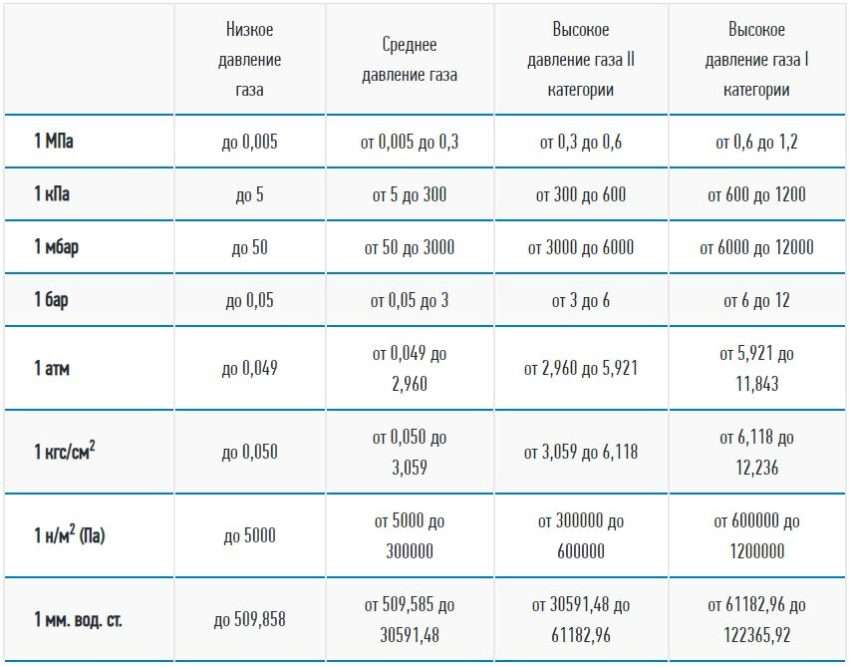

Для лучшего понимания, давайте рассмотрим основные классификации давления газа в трубопроводах:
- Низкое давление: Обычно до 0.005 МПа (0.05 кгс/см²). Используется для распределения газа непосредственно потребителям в жилых районах.
- Среднее давление: От 0.005 МПа до 0.3 МПа (от 0.05 кгс/см² до 3 кгс/см²). Используется для транспортировки газа в пределах городов и поселков.
- Высокое давление: Свыше 0.3 МПа (3 кгс/см²). Используется для магистральных газопроводов, транспортирующих газ на большие расстояния. В некоторых случаях, рабочее давление может достигать 10 МПа (100 кгс/см²) и выше.
Важно отметить, что эти значения являются ориентировочными и могут отличаться в зависимости от конкретных нормативных требований.
Факторы, влияющие на давление в трубопроводе
Рабочее давление в газопроводе высокого давления не является постоянной величиной и подвержено влиянию различных факторов. Понимание этих факторов необходимо для поддержания стабильной и безопасной работы системы.
Объем газа
Объем газа, проходящий по трубопроводу, напрямую влияет на давление. Увеличение объема газа приводит к повышению давления, а уменьшение – к его снижению. Это связано с тем, что для перемещения большего объема газа требуется большее усилие, создаваемое давлением.
Температура газа
Температура газа также оказывает значительное влияние на давление. При повышении температуры газ расширяется, что приводит к увеличению давления, при условии, что объем трубопровода остается постоянным. И наоборот, при понижении температуры газ сжимается, снижая давление.
Сопротивление трубопровода
Внутреннее сопротивление трубопровода, вызванное трением газа о стенки трубы, а также наличием изгибов, клапанов и других элементов, приводит к падению давления по мере продвижения газа по трубопроводу. Чем больше сопротивление, тем больше требуется начальное давление для поддержания необходимого потока газа.
Высота местности
При транспортировке газа по трубопроводам, проходящим через гористую местность, необходимо учитывать изменение давления, связанное с изменением высоты. На более высоких участках давление газа будет ниже, чем на более низких участках, из-за разницы в гравитационном поле.
Внешние условия
Внешние условия, такие как температура окружающей среды, осадки и воздействие солнечного излучения, также могут оказывать влияние на температуру газа в трубопроводе, и, следовательно, на его давление.
Нормативные требования и стандарты безопасности
Безопасная эксплуатация газопроводов высокого давления строго регламентируется нормативными документами и отраслевыми стандартами. Эти документы устанавливают требования к проектированию, строительству, эксплуатации и обслуживанию газопроводов, а также к квалификации персонала.
Российские стандарты
В России основными нормативными документами, регулирующими эксплуатацию газопроводов, являются:
- Федеральные нормы и правила в области промышленной безопасности «Правила безопасности сетей газораспределения и газопотребления» (Приказ Ростехнадзора от 15.12.2020 N 529). Эти правила устанавливают требования к проектированию, строительству, эксплуатации, реконструкции и капитальному ремонту сетей газораспределения и газопотребления.
- ГОСТ Р 54983-2012 «Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация». Этот стандарт устанавливает общие требования к эксплуатации сетей газораспределения природного газа и к эксплуатационной документации.
- СНиП 42-01-2002 «Газораспределительные системы». Этот строительный норматив устанавливает требования к проектированию и строительству газораспределительных систем.
Международные стандарты
На международном уровне существуют такие стандарты, как:
- ASME B31.8 «Gas Transmission and Distribution Piping Systems». Этот стандарт, разработанный Американским обществом инженеров-механиков (ASME), устанавливает требования к проектированию, строительству, эксплуатации и обслуживанию трубопроводов для транспортировки и распределения газа.
- ISO 13623 «Petroleum and natural gas industries, Pipeline transportation systems». Этот стандарт, разработанный Международной организацией по стандартизации (ISO), устанавливает общие требования к проектированию, строительству, эксплуатации и обслуживанию трубопроводных систем для транспортировки нефти и природного газа.
Соблюдение этих стандартов является обязательным для обеспечения безопасности и надежности газопроводов высокого давления.
Методы контроля давления в газопроводах
Контроль давления в газопроводах высокого давления является важнейшим аспектом обеспечения безопасной и эффективной эксплуатации. Для этого используются различные методы и приборы.
Датчики давления
Датчики давления, установленные в различных точках трубопровода, позволяют непрерывно измерять давление газа. Данные с датчиков передаются в систему управления, где они анализируются и используются для регулирования давления.
Регулирующие клапаны
Регулирующие клапаны используются для поддержания заданного давления в трубопроводе. Они автоматически открываются или закрываются, в зависимости от показаний датчиков давления, чтобы компенсировать изменения давления.
Системы SCADA
Системы SCADA (Supervisory Control and Data Acquisition) представляют собой комплексные системы управления и мониторинга, которые позволяют в режиме реального времени отслеживать состояние газопровода, включая давление, температуру, расход газа и другие параметры. Системы SCADA также позволяют дистанционно управлять оборудованием, таким как регулирующие клапаны и насосные станции.
Регулярные проверки и техническое обслуживание
Регулярные проверки и техническое обслуживание трубопроводов, включая визуальный осмотр, испытания на прочность и герметичность, а также проверку работоспособности оборудования, позволяют своевременно выявлять и устранять потенциальные проблемы, которые могут привести к авариям.
Последствия превышения допустимого давления
Превышение допустимого давления в газопроводе высокого давления может иметь серьезные последствия, включая:
- Разрыв трубопровода: Чрезмерное давление может привести к разрушению трубопровода, что может вызвать утечку газа, пожар или взрыв.
- Повреждение оборудования: Превышение давления может повредить оборудование, такое как клапаны, насосы и датчики, что может привести к нарушению работы системы.
- Угроза жизни и здоровью людей: Утечка газа в результате разрыва трубопровода может привести к отравлению или удушью людей, находящихся вблизи места аварии. Пожар или взрыв может привести к серьезным травмам или гибели людей.
- Экологический ущерб: Утечка газа может привести к загрязнению окружающей среды, в частности, к выбросу парниковых газов в атмосферу.
Поэтому, поддержание давления в газопроводе в пределах допустимых значений является критически важным для обеспечения безопасности и предотвращения аварий.
Преимущества поддержания оптимального давления
Поддержание оптимального давления в газопроводе высокого давления обеспечивает ряд преимуществ:
- Безопасность: Предотвращение аварий и утечек газа, что обеспечивает безопасность людей и окружающей среды.
- Эффективность: Оптимизация потока газа и снижение потерь энергии.
- Надежность: Продление срока службы оборудования и снижение затрат на обслуживание и ремонт.
- Соблюдение нормативных требований: Обеспечение соответствия нормативным документам и стандартам безопасности.
Таким образом, поддержание оптимального давления является ключевым фактором для обеспечения безопасной, эффективной и надежной работы газопроводов высокого давления.
Газопроводы высокого давления – это сложная и ответственная инфраструктура. Необходимо постоянно совершенствовать методы контроля и мониторинга давления для обеспечения максимальной безопасности. Давление газа в трубопроводе – это параметр, требующий постоянного внимания.
