Задвижка – это один из важнейших элементов трубопроводной арматуры, предназначенный для перекрытия потока рабочей среды. Она широко используется в различных отраслях промышленности, от водоснабжения и отопления до нефтегазовой отрасли. Со временем, под воздействием различных факторов, задвижки подвергаются износу и требуют ремонта. В этой статье мы подробно рассмотрим, что такое ремонт задвижки, какие бывают виды ремонта, как проводится диагностика, и какие материалы и инструменты используются в процессе.
Основные понятия и принципы работы задвижки
Конструкция и принцип действия
Задвижка представляет собой устройство, в котором перекрывающий элемент (клин, диск или параллельные диски) перемещается перпендикулярно направлению потока среды. Принцип работы заключается в создании герметичного перекрытия проходного сечения трубопровода путем плотного прилегания перекрывающего элемента к седлам корпуса. Существуют различные типы задвижек, отличающиеся конструкцией перекрывающего элемента, типом привода и материалами изготовления. Выбор конкретного типа задвижки зависит от условий эксплуатации, характеристик рабочей среды и требований к герметичности.
Виды задвижек
Существует несколько классификаций задвижек, основанных на различных критериях:
- По типу затвора: клиновые, параллельные, шиберные, поворотные.
- По типу привода: ручные (маховик), электрические, пневматические, гидравлические.
- По материалу корпуса: чугунные, стальные, из нержавеющей стали, из цветных сплавов.
- По способу присоединения к трубопроводу: фланцевые, приварные, муфтовые.
Область применения задвижек
Задвижки находят применение в самых разнообразных областях:
- Системы водоснабжения и отопления.
- Нефтегазовая промышленность (транспортировка нефти, газа и нефтепродуктов).
- Химическая промышленность (транспортировка агрессивных сред).
- Энергетика (тепловые и атомные электростанции).
- Пищевая промышленность.
Причины выхода задвижек из строя
Естественный износ
Под воздействием постоянной работы и контакта с рабочей средой детали задвижки постепенно изнашиваются. Это приводит к уменьшению герметичности, увеличению трения и, в конечном итоге, к поломке. Интенсивность износа зависит от свойств рабочей среды, частоты использования задвижки и качества материалов изготовления.
Коррозия
Коррозия – это процесс разрушения металла под воздействием химических или электрохимических факторов. Она может привести к образованию трещин, язв и других дефектов, которые ослабляют конструкцию задвижки и приводят к ее неисправности. Особенно подвержены коррозии задвижки, работающие в агрессивных средах.
Механические повреждения
Механические повреждения могут возникнуть в результате неправильной эксплуатации, ударов, вибрации или других внешних воздействий. Они могут привести к деформации корпуса, повреждению уплотнительных поверхностей или поломке отдельных деталей задвижки.
Гидравлический удар
Гидравлический удар – это резкое изменение давления в трубопроводе, которое может возникнуть при быстром закрытии или открытии задвижки. Он может привести к повреждению корпуса, уплотнений и других элементов задвижки.
Загрязнение рабочей среды
Наличие в рабочей среде абразивных частиц (песок, окалина и т.д.) может привести к ускоренному износу уплотнительных поверхностей и других деталей задвижки. Загрязнения также могут препятствовать нормальной работе задвижки, затрудняя ее открытие и закрытие.
Диагностика неисправностей задвижки
Визуальный осмотр
Визуальный осмотр является первым этапом диагностики и позволяет выявить видимые дефекты, такие как трещины, коррозия, деформации и утечки. При визуальном осмотре необходимо обратить внимание на состояние корпуса, фланцев, уплотнений, штока и маховика.
Проверка на герметичность
Проверка на герметичность является важным этапом диагностики, позволяющим оценить степень герметичности задвижки. Для этого используются различные методы, такие как гидравлические испытания, пневматические испытания и вакуумные испытания.
Проверка хода и усилия
Проверка хода и усилия позволяет оценить работоспособность механизма задвижки. При этом измеряется ход штока, усилие, необходимое для открытия и закрытия задвижки, а также наличие заеданий и люфтов.
Дефектоскопия
Дефектоскопия – это метод неразрушающего контроля, позволяющий выявить скрытые дефекты, такие как трещины, поры и включения. Для дефектоскопии используются различные методы, такие как ультразвуковой контроль, рентгеновский контроль и магнитопорошковый контроль.
Анализ рабочей среды
Анализ рабочей среды позволяет определить ее состав и свойства, а также наличие загрязнений. Это необходимо для выбора правильных материалов и методов ремонта.
Виды ремонта задвижек
Текущий ремонт
Текущий ремонт – это профилактический вид ремонта, который проводится для поддержания задвижки в работоспособном состоянии. Он включает в себя замену изношенных уплотнений, смазку трущихся деталей, подтяжку болтовых соединений и устранение мелких дефектов.
Средний ремонт
Средний ремонт – это более сложный вид ремонта, который проводится для восстановления работоспособности задвижки. Он включает в себя замену изношенных деталей, ремонт уплотнительных поверхностей, проверку и регулировку механизма задвижки.
Капитальный ремонт
Капитальный ремонт – это наиболее сложный и дорогостоящий вид ремонта, который проводится для полного восстановления работоспособности задвижки. Он включает в себя полную разборку задвижки, замену всех изношенных деталей, ремонт или замену корпуса, а также гидравлические испытания.
Аварийный ремонт
Аварийный ремонт проводится в случае внезапного выхода задвижки из строя. Он включает в себя быстрое устранение неисправности для восстановления работоспособности трубопровода.

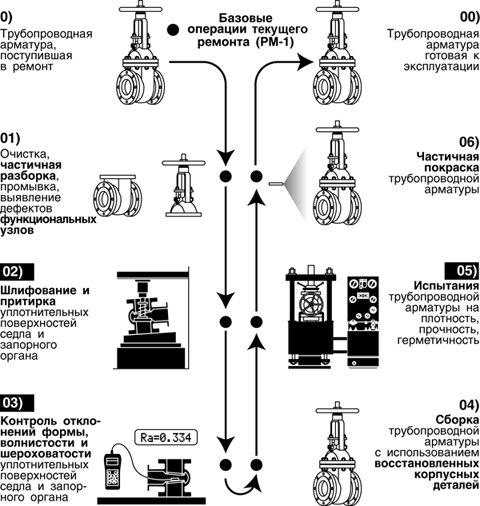

Этапы проведения ремонта задвижки
Подготовка к ремонту
На этапе подготовки к ремонту необходимо выполнить следующие действия:
- Определить объем работ и составить план ремонта.
- Подготовить необходимые материалы и инструменты.
- Отключить задвижку от трубопровода и сбросить давление.
- Очистить задвижку от загрязнений.
Разборка задвижки
Разборка задвижки должна проводиться в соответствии с инструкцией по эксплуатации. При этом необходимо аккуратно снимать детали, чтобы не повредить их. Перед разборкой рекомендуется сделать фотографии или зарисовки, чтобы облегчить последующую сборку.
Дефектовка деталей
Дефектовка деталей – это процесс выявления дефектов на деталях задвижки. При этом используются различные методы, такие как визуальный осмотр, дефектоскопия и измерения.
Ремонт или замена деталей
В зависимости от степени износа или повреждения детали могут быть отремонтированы или заменены. При ремонте деталей используются различные методы, такие как сварка, наплавка, шлифовка и полировка.
Сборка задвижки
Сборка задвижки должна проводиться в соответствии с инструкцией по эксплуатации. При этом необходимо следить за правильным расположением деталей и надежно затягивать болтовые соединения.
Испытания после ремонта
После сборки задвижки необходимо провести испытания для проверки ее работоспособности и герметичности. Испытания проводятся в соответствии с требованиями нормативных документов.
Материалы и инструменты, используемые при ремонте задвижек
Материалы
При ремонте задвижек используются различные материалы, такие как:
- Уплотнительные материалы (паронит, резина, фторопласт).
- Смазочные материалы (консистентные смазки, масла).
- Сварочные материалы (электроды, сварочная проволока).
- Запасные части (уплотнения, сальники, штоки, диски, клинья).
Инструменты
Для ремонта задвижек необходимы следующие инструменты:
- Набор гаечных ключей и головок.
- Разводные ключи.
- Отвертки.
- Молоток.
- Зубило.
- Напильники.
- Шлифовальная машинка.
- Сварочный аппарат.
- Измерительный инструмент (штангенциркуль, микрометр).
- Инструменты для дефектоскопии.
Техника безопасности при ремонте задвижек
При ремонте задвижек необходимо соблюдать следующие правила техники безопасности:
- Перед началом работ необходимо отключить задвижку от трубопровода и сбросить давление.
- Необходимо использовать средства индивидуальной защиты (очки, перчатки, спецодежду).
- Необходимо соблюдать правила пожарной безопасности при проведении сварочных работ.
- Необходимо использовать исправный инструмент.
- Необходимо соблюдать правила электробезопасности при работе с электроинструментом.
Преимущества своевременного ремонта задвижек
Своевременный ремонт задвижек позволяет:
- Продлить срок службы оборудования.
- Повысить надежность работы трубопровода.
- Снизить риск аварий.
- Сократить затраты на ремонт и обслуживание.
- Обеспечить безопасность персонала.
Регулярное техническое обслуживание и своевременный ремонт задвижек – это залог надежной и безопасной работы трубопроводной системы. Не стоит пренебрегать этими мероприятиями, так как это может привести к серьезным последствиям. Важно помнить, что профилактика всегда лучше, чем лечение. Тщательный осмотр и диагностика помогут выявить проблемы на ранней стадии, когда их устранение обойдется гораздо дешевле и быстрее.
