Ручной привод задвижки – это механическое устройство, предназначенное для открытия и закрытия задвижки, используя мускульную силу оператора. Он представляет собой простое, но надежное решение для управления потоком жидкости или газа в трубопроводных системах. Принцип работы основан на вращении маховика, которое передается через редуктор или напрямую на шпиндель задвижки, перемещая ее запорный элемент (клин или диск) в нужное положение. В данной статье мы подробно рассмотрим устройство, принцип работы, преимущества и недостатки ручного привода задвижки, а также области его применения.
Устройство и Принцип Работы Ручного Привода Задвижки

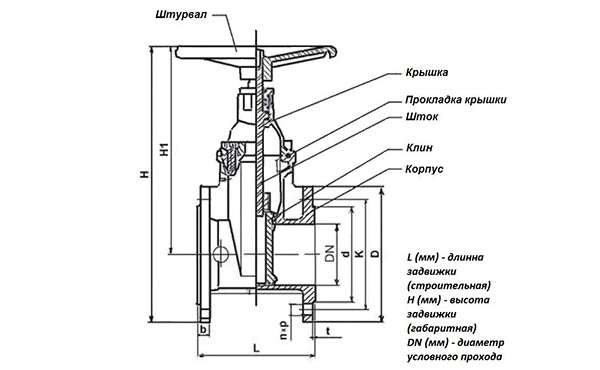

Ручной привод задвижки состоит из нескольких ключевых элементов, каждый из которых выполняет свою функцию:
- Маховик: Этот элемент предназначен для ручного вращения и создания необходимого крутящего момента. Он обычно изготавливается из чугуна или стали и имеет удобную форму для захвата.
- Редуктор (опционально): Редуктор используется для увеличения крутящего момента, необходимого для открытия или закрытия задвижки, особенно при больших диаметрах трубопровода или высоком давлении. Он состоит из зубчатых колес, передающих вращение с меньшей скорости на большую и наоборот.
- Шпиндель: Шпиндель представляет собой винт, который преобразует вращательное движение маховика в поступательное движение клина или диска задвижки. Он изготавливается из прочной стали, способной выдерживать высокие нагрузки.
- Гайка шпинделя: Гайка шпинделя фиксируется на корпусе задвижки и обеспечивает перемещение шпинделя при вращении маховика.
- Клин или диск: Клин или диск является запорным элементом задвижки, который перекрывает поток жидкости или газа.
Принцип работы ручного привода задвижки довольно прост. Оператор вращает маховик, который через редуктор (если он есть) передает вращение на шпиндель. Шпиндель, перемещаясь поступательно, поднимает или опускает клин/диск, тем самым открывая или закрывая проходное сечение задвижки. Сила, необходимая для вращения маховика, зависит от размера задвижки, давления в трубопроводе и наличия редуктора.
Разновидности Ручных Приводов Задвижек
Существует несколько разновидностей ручных приводов задвижек, отличающихся конструкцией и способом передачи усилия:
- Прямой привод: В прямом приводе маховик напрямую соединен со шпинделем, без использования редуктора. Этот тип привода используется для задвижек небольшого диаметра, где не требуется большое усилие для открытия или закрытия.
- Привод с редуктором: Привод с редуктором используется для задвижек большего диаметра или при высоком давлении в трубопроводе. Редуктор позволяет увеличить крутящий момент и облегчить работу оператора.
- Привод с телескопическим штоком: Этот тип привода используется для подземных трубопроводов, где маховик располагается на поверхности земли, а шток передает вращение на задвижку, расположенную под землей.
- Привод с цепной передачей: Привод с цепной передачей используется для задвижек, расположенных в труднодоступных местах. Цепь позволяет оператору управлять задвижкой с расстояния.
Преимущества и Недостатки Ручного Привода Задвижки
Ручной привод задвижки обладает рядом преимуществ, которые делают его популярным решением для многих применений:
Преимущества:
- Простота конструкции: Ручной привод задвижки имеет простую конструкцию, что обеспечивает его надежность и долговечность.
- Низкая стоимость: Ручной привод задвижки является одним из самых дешевых типов приводов.
- Независимость от электроэнергии: Ручной привод задвижки не требует электроэнергии для работы, что делает его идеальным решением для мест, где нет доступа к электричеству.
- Простота обслуживания: Ручной привод задвижки не требует сложного обслуживания.
- Возможность использования в агрессивных средах: Ручной привод задвижки может быть изготовлен из материалов, устойчивых к агрессивным средам.
Недостатки:
- Требуется физическое усилие: Для открытия или закрытия задвижки требуется физическое усилие оператора, особенно при больших диаметрах трубопровода или высоком давлении.
- Медленная скорость открытия/закрытия: Скорость открытия или закрытия задвижки ограничена скоростью вращения маховика.
- Невозможность автоматизации: Ручной привод задвижки не может быть автоматизирован.
- Неудобство использования в труднодоступных местах: Использование ручного привода задвижки в труднодоступных местах может быть затруднено.
Области Применения Ручного Привода Задвижки
Ручной привод задвижки широко используется в различных отраслях промышленности и коммунального хозяйства, включая:
- Водоснабжение и водоотведение: Для управления потоком воды в трубопроводных системах.
- Нефтегазовая промышленность: Для управления потоком нефти и газа в трубопроводах.
- Химическая промышленность: Для управления потоком химических веществ в трубопроводах.
- Энергетика: Для управления потоком пара и горячей воды в трубопроводных системах.
- Сельское хозяйство: Для управления потоком воды в системах орошения.
- Жилищно-коммунальное хозяйство: Для управления потоком воды и газа в жилых домах и зданиях.
Выбор Ручного Привода Задвижки
При выборе ручного привода задвижки необходимо учитывать несколько факторов, таких как:
- Диаметр трубопровода: Диаметр трубопровода определяет размер задвижки и необходимый крутящий момент.
- Давление в трубопроводе: Давление в трубопроводе влияет на усилие, необходимое для открытия или закрытия задвижки.
- Тип рабочей среды: Тип рабочей среды определяет материал, из которого должен быть изготовлен привод.
- Условия эксплуатации: Условия эксплуатации (температура, влажность, агрессивность среды) влияют на выбор типа привода.
- Требования к скорости открытия/закрытия: Требования к скорости открытия/закрытия определяют необходимость использования редуктора.
Также следует обратить внимание на производителя привода. Рекомендуется выбирать приводы от известных и надежных производителей, которые гарантируют качество и долговечность своей продукции. Не стоит экономить на качестве привода, так как это может привести к поломкам и авариям в будущем. Важно учитывать все факторы и выбирать привод, который наилучшим образом соответствует требованиям конкретного применения. Правильный выбор привода обеспечит надежную и безопасную работу трубопроводной системы.
Обслуживание Ручного Привода Задвижки
Регулярное обслуживание ручного привода задвижки является важным условием его долгой и надежной работы. Обслуживание включает в себя:
- Регулярную смазку шпинделя и других подвижных частей: Смазка уменьшает трение и износ, продлевая срок службы привода.
- Осмотр на предмет повреждений: Необходимо регулярно осматривать привод на предмет трещин, коррозии и других повреждений;
- Подтяжку болтов и гаек: Необходимо регулярно подтягивать болты и гайки, чтобы избежать ослабления соединений.
- Проверку работоспособности: Необходимо регулярно проверять работоспособность привода, чтобы убедиться, что он работает правильно.
При обнаружении каких-либо неисправностей необходимо немедленно принять меры по их устранению. Своевременное обслуживание и ремонт помогут избежать серьезных поломок и продлить срок службы ручного привода задвижки. Не забывайте о важности безопасности при проведении работ по обслуживанию и ремонту привода. Соблюдайте все необходимые меры предосторожности, чтобы избежать травм и несчастных случаев.
