Шиберная ножевая задвижка: конструкция, принцип работы, преимущества и области применения

Шиберная ножевая задвижка – это тип запорной арматуры, предназначенный для перекрытия потока рабочей среды в трубопроводах. Ее конструкция отличается простотой и надежностью, что делает ее востребованной в различных отраслях промышленности. Она особенно эффективна при работе с загрязненными средами, суспензиями и вязкими жидкостями. Благодаря своей конструкции, она способна разрезать твердые частицы, находящиеся в потоке, обеспечивая надежное перекрытие. Рассмотрим подробно, что представляет собой шиберная ножевая задвижка, ее принцип работы, преимущества и области применения.

Конструкция и принцип работы шиберной ножевой задвижки

Основным элементом шиберной ножевой задвижки является шибер – плоская пластина (нож), которая перемещается перпендикулярно потоку среды. Конструкция включает в себя корпус, шибер, уплотнительные элементы и привод. Принцип работы заключается в следующем: когда задвижка открыта, шибер полностью убран из проходного сечения трубопровода, обеспечивая беспрепятственный поток. Для закрытия задвижки шибер опускается вниз, перекрывая проходное сечение и останавливая поток.

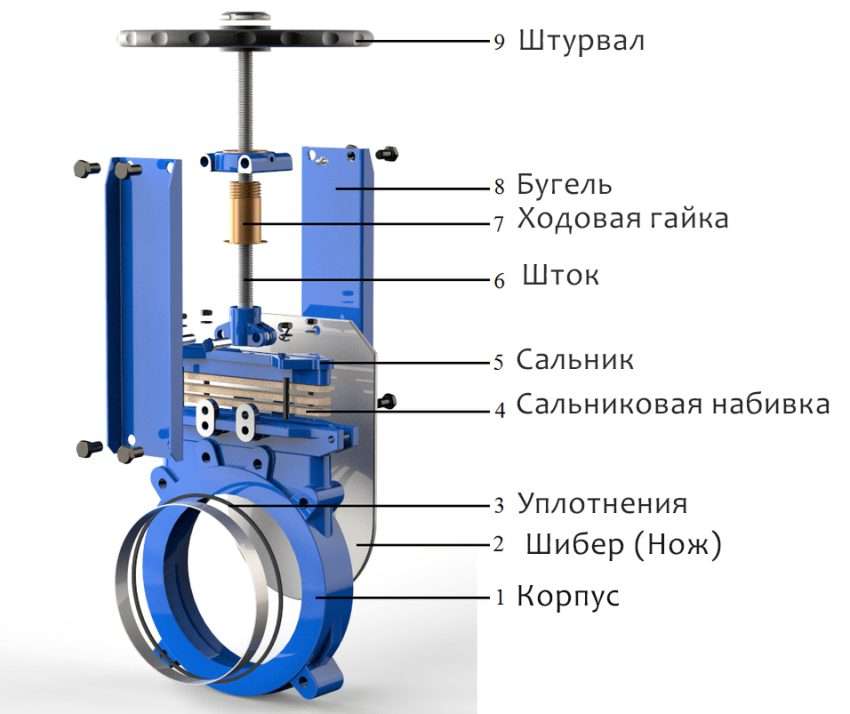

Основные компоненты:

• Корпус: Обеспечивает герметичность и прочность конструкции. Изготавливается из различных материалов, таких как чугун, сталь, нержавеющая сталь.
• Шибер (нож): Плоская пластина, выполняющая функцию перекрытия потока. Изготавливается из износостойких материалов.
• Уплотнительные элементы: Обеспечивают герметичность между шибером и корпусом. Могут быть изготовлены из резины, PTFE (тефлона) и других материалов.
• Привод: Обеспечивает перемещение шибера. Может быть ручным (маховик), пневматическим, гидравлическим или электрическим.
• Шток: Соединяет шибер с приводом.
• Сальниковое уплотнение: Предотвращает утечку рабочей среды вдоль штока.

Принцип работы более детально:

В открытом состоянии, как уже упоминалось, шибер полностью утоплен в корпусе задвижки, не создавая препятствий для потока. Когда необходимо перекрыть поток, привод приводит в движение шток, который, в свою очередь, опускает шибер вниз. Острый край шибера, как нож, разрезает любые твердые частицы, находящиеся в потоке, обеспечивая плотное закрытие. Уплотнительные элементы обеспечивают герметичность, предотвращая протечки рабочей среды.

Преимущества шиберных ножевых задвижек

Шиберные ножевые задвижки обладают рядом преимуществ, которые делают их предпочтительным выбором в определенных областях применения. Их простая конструкция обеспечивает надежность и долговечность. Они способны работать с загрязненными средами, что делает их незаменимыми в тяжелых промышленных условиях. Кроме того, они обладают относительно небольшим гидравлическим сопротивлением в открытом состоянии.

Основные преимущества:

• Подходят для загрязненных сред: Способны перекрывать поток с твердыми частицами, волокнами и другими загрязнениями.
• Простая и надежная конструкция: Обеспечивает долговечность и минимальное обслуживание.
• Небольшое гидравлическое сопротивление: Не создает значительных потерь давления в трубопроводе.
• Быстрое открытие и закрытие: Обеспечивается простой конструкцией и мощным приводом.
• Различные варианты приводов: Ручной, пневматический, гидравлический, электрический, что позволяет выбрать оптимальный вариант для конкретных условий эксплуатации.
• Компактные размеры: Облегчают монтаж и обслуживание.

Области применения шиберных ножевых задвижек

Благодаря своим преимуществам, шиберные ножевые задвижки широко используются в различных отраслях промышленности. Они незаменимы в целлюлозно-бумажной промышленности, где необходимо перекрывать потоки с волокнами и другими твердыми частицами. В горнодобывающей промышленности они используются для работы с пульпами и шламами. В химической промышленности они применяются для перекрытия потоков агрессивных сред. И это лишь некоторые примеры.

Примеры отраслей и конкретных применений:

• Целлюлозно-бумажная промышленность: Перекрытие потоков бумажной массы, щепы, целлюлозы.
• Горнодобывающая промышленность: Перекрытие потоков пульпы, шламов, рудных концентратов.
• Химическая промышленность: Перекрытие потоков агрессивных химических веществ, растворов, суспензий.
• Водоснабжение и водоотведение: Перекрытие потоков сточных вод, осадка, ила.
• Пищевая промышленность: Перекрытие потоков вязких жидкостей, таких как сиропы, патока, пюре.
• Энергетика: Перекрытие потоков золы, шлака.
• Сельское хозяйство: Перекрытие потоков жидких удобрений, навоза.
• Очистные сооружения: Перекрытие потоков различных отходов и загрязненных жидкостей.

Виды шиберных ножевых задвижек по типу привода

Выбор типа привода для шиберной ножевой задвижки зависит от конкретных условий эксплуатации, требований к автоматизации и доступности источников энергии. Ручные приводы подходят для небольших трубопроводов, где не требуется частое перекрытие потока. Пневматические приводы обеспечивают быстрое и надежное открытие и закрытие, но требуют наличия сжатого воздуха. Электрические приводы позволяют автоматизировать процесс управления задвижкой и интегрировать ее в систему управления технологическим процессом. Гидравлические приводы используются в тяжелых условиях, где требуется большое усилие для перекрытия потока.

Ручные шиберные ножевые задвижки

Ручные задвижки наиболее просты в конструкции и эксплуатации. Они приводятся в действие с помощью маховика, который вращается вручную. Они не требуют внешних источников энергии и подходят для небольших трубопроводов, где не требуется автоматизация. Основным недостатком является необходимость приложения физической силы для открытия и закрытия задвижки, что может быть затруднительно при больших диаметрах трубопроводов.

Пневматические шиберные ножевые задвижки

Пневматические задвижки используют энергию сжатого воздуха для перемещения шибера. Они обеспечивают быстрое и надежное открытие и закрытие задвижки. Пневматические приводы часто используются в системах автоматизации, где требуется дистанционное управление. Недостатком является необходимость наличия источника сжатого воздуха и возможность замерзания влаги в пневматической системе при низких температурах.

Электрические шиберные ножевые задвижки

Электрические задвижки используют электродвигатель для перемещения шибера. Они обеспечивают высокую точность управления и возможность интеграции в системы автоматизации. Электрические приводы могут быть оснащены различными датчиками и контроллерами, которые позволяют контролировать положение шибера, крутящий момент и другие параметры. Недостатком является зависимость от электроснабжения и более сложная конструкция по сравнению с ручными и пневматическими задвижками.

Гидравлические шиберные ножевые задвижки

Гидравлические задвижки используют энергию жидкости (обычно масла) для перемещения шибера. Они обеспечивают высокое усилие и плавность хода; Гидравлические приводы часто используются в тяжелых условиях, где требуется перекрывать потоки с высоким давлением и вязкостью. Недостатком является необходимость наличия гидравлической системы и риск утечки жидкости.

Материалы изготовления шиберных ножевых задвижек

Выбор материала для шиберной ножевой задвижки зависит от рабочей среды, температуры, давления и других факторов. Чугун является распространенным материалом для корпусов задвижек, работающих с неагрессивными средами. Сталь используется для задвижек, работающих с высокими давлениями и температурами. Нержавеющая сталь применяется для работы с агрессивными средами, такими как кислоты и щелочи. Шиберы обычно изготавливаются из износостойких материалов, таких как нержавеющая сталь и специальные сплавы.

Основные материалы:

• Чугун: Используется для корпусов задвижек, работающих с неагрессивными средами при умеренных давлениях и температурах. Преимущества: низкая стоимость, хорошая обрабатываемость. Недостатки: подверженность коррозии, низкая прочность при высоких давлениях.
• Углеродистая сталь: Используется для корпусов задвижек, работающих с высокими давлениями и температурами. Преимущества: высокая прочность, хорошая свариваемость. Недостатки: подверженность коррозии.
• Нержавеющая сталь: Используется для корпусов и шиберов задвижек, работающих с агрессивными средами. Преимущества: высокая коррозионная стойкость, гигиеничность. Недостатки: более высокая стоимость по сравнению с чугуном и углеродистой сталью.
• Специальные сплавы: Используются для шиберов задвижек, работающих с особо агрессивными средами или при высоких температурах. Примеры: Hastelloy, титан. Преимущества: исключительная коррозионная стойкость, высокая прочность при высоких температурах. Недостатки: очень высокая стоимость.
• Эластомеры (резина, PTFE): Используются для уплотнительных элементов. Выбор материала зависит от рабочей среды и температуры. PTFE (тефлон) обладает высокой химической стойкостью и термостойкостью.

Монтаж и обслуживание шиберных ножевых задвижек

Правильный монтаж и регулярное обслуживание шиберных ножевых задвижек обеспечивают их надежную и долговечную работу. Перед монтажом необходимо убедиться в отсутствии повреждений и загрязнений. Необходимо соблюдать требования производителя по монтажу и эксплуатации. Регулярно следует проверять герметичность уплотнений и смазывать подвижные части. При обнаружении неисправностей необходимо своевременно проводить ремонт или замену деталей.

Рекомендации по монтажу:

• Перед монтажом необходимо проверить соответствие задвижки требованиям проекта.
• Трубопровод должен быть очищен от грязи и мусора.
• Задвижка должна быть установлена в соответствии с инструкцией производителя.
• Не допускается перекос задвижки при монтаже.
• После монтажа необходимо проверить герметичность соединений.

Рекомендации по обслуживанию:

• Регулярно проверяйте герметичность уплотнений.
• Смазывайте подвижные части (шток, подшипники) согласно инструкции производителя.
• Проверяйте состояние привода и электрооборудования (для электрических задвижек).
• При обнаружении протечек или других неисправностей немедленно принимайте меры по их устранению.
• Регулярно очищайте задвижку от загрязнений.

Выбор шиберной ножевой задвижки: ключевые параметры

При выборе шиберной ножевой задвижки необходимо учитывать ряд ключевых параметров, таких как: рабочая среда, температура, давление, диаметр трубопровода, тип привода и требования к автоматизации. Важно также учитывать условия эксплуатации и требования к надежности и долговечности. Необходимо выбирать задвижки от проверенных производителей, имеющих хорошую репутацию и предоставляющих гарантийное обслуживание.

Основные параметры выбора:

• Рабочая среда: Необходимо учитывать химический состав, вязкость, наличие твердых частиц и другие свойства рабочей среды.
• Температура: Необходимо учитывать минимальную и максимальную температуру рабочей среды.
• Давление: Необходимо учитывать максимальное рабочее давление.
• Диаметр трубопровода: Диаметр задвижки должен соответствовать диаметру трубопровода.
• Тип привода: Необходимо выбрать тип привода, исходя из требований к автоматизации и доступности источников энергии.
• Материал: Необходимо выбрать материал, устойчивый к воздействию рабочей среды.
• Производитель: Выбирайте задвижки от проверенных производителей, имеющих хорошую репутацию.
• Стоимость: Учитывайте стоимость задвижки и затраты на монтаж и обслуживание.

Перспективы развития шиберных ножевых задвижек

Развитие технологий и материалов открывает новые перспективы для шиберных ножевых задвижек. Разрабатываются новые материалы с улучшенными характеристиками, такие как композитные материалы и специальные сплавы, которые позволяют повысить надежность и долговечность задвижек. Совершенствуются конструкции приводов, повышается точность управления и снижается энергопотребление. Разрабатываются новые методы диагностики и мониторинга состояния задвижек, которые позволяют предотвращать аварии и снижать затраты на обслуживание.

Шиберные ножевые задвижки играют ключевую роль в обеспечении надежности и безопасности трубопроводных систем. Правильный выбор и эксплуатация этих устройств позволяют оптимизировать технологические процессы и снизить затраты на обслуживание. Их применение охватывает широкий спектр отраслей, от целлюлозно-бумажной промышленности до водоснабжения и водоотведения. Современные разработки в области материалов и конструкций делают шиберные ножевые задвижки еще более эффективными и долговечными. Понимание принципов работы и особенностей применения этих устройств необходимо для специалистов, работающих в области проектирования, эксплуатации и обслуживания трубопроводных систем.
