Вентили для трубопроводов – это неотъемлемая часть любой инженерной системы‚ предназначенной для транспортировки жидкостей‚ газов или сыпучих материалов. Они выполняют критически важную функцию: контроль потока‚ его регулирование и полное перекрытие при необходимости. От правильного выбора вентиля зависит не только эффективность работы трубопроводной системы‚ но и её безопасность‚ долговечность и экономичность. В этой статье мы подробно рассмотрим различные типы вентилей‚ их характеристики‚ области применения‚ а также дадим рекомендации по выбору‚ установке и обслуживанию‚ чтобы вы могли сделать осознанный выбор и обеспечить надежную работу вашей системы.
Типы вентилей для трубопроводов
Существует множество типов вентилей‚ каждый из которых предназначен для определенных условий эксплуатации и выполняет специфические функции. Рассмотрим основные типы:
Задвижки
Задвижки – это один из наиболее распространенных типов запорной арматуры. Они используються для полного перекрытия потока в трубопроводе. Основным элементом задвижки является затвор‚ который перемещается перпендикулярно направлению потока. Задвижки отличаются простотой конструкции‚ надежностью и относительно низкой стоимостью. Однако они не предназначены для регулирования потока‚ так как при частичном открытии затвора возникает сильная турбулентность и эрозия уплотнительных поверхностей.
Преимущества задвижек:
- Простота конструкции.
- Низкая стоимость.
- Надежность в работе (при правильной эксплуатации).
- Малое гидравлическое сопротивление в открытом положении.
Недостатки задвижек:
- Не предназначены для регулирования потока.
- Большое время открытия/закрытия.
- Возможно заклинивание затвора при наличии загрязнений в среде.
- Требуют большого крутящего момента для открытия/закрытия больших диаметров.
Шаровые краны
Шаровые краны – это еще один популярный тип запорной арматуры. В качестве запорного элемента используется шар с отверстием‚ который поворачивается вокруг своей оси; Шаровые краны отличаются быстрым временем открытия/закрытия‚ высокой герметичностью и простотой обслуживания. Они могут использоваться для перекрытия потока как жидкостей‚ так и газов. Однако‚ шаровые краны‚ как правило‚ не предназначены для дросселирования потока.
Преимущества шаровых кранов:
- Быстрое открытие/закрытие.
- Высокая герметичность.
- Простота обслуживания.
- Малое гидравлическое сопротивление в открытом положении.
- Возможность использования для различных сред.
Недостатки шаровых кранов:
- Не предназначены для регулирования потока (в большинстве случаев);
- Возможно образование застойных зон в корпусе крана.
- Более высокая стоимость по сравнению с задвижками (в некоторых случаях).
Дисковые затворы (баттерфляй)
Дисковые затворы‚ часто называемые «баттерфляй»‚ используют диск‚ поворачивающийся вокруг оси‚ расположенной в центре потока. Они компактны‚ легки и обеспечивают относительно низкое гидравлическое сопротивление. Дисковые затворы могут использоваться для как для запорной‚ так и для регулирующей арматуры‚ хотя их регулирующие характеристики не так точны‚ как у клапанов.
Преимущества дисковых затворов:
- Компактность и легкий вес.
- Низкое гидравлическое сопротивление.
- Возможность использования для больших диаметров трубопроводов.
- Относительно низкая стоимость (для больших диаметров).
Недостатки дисковых затворов:
- Меньшая герметичность по сравнению с шаровыми кранами и задвижками.
- Неравномерное распределение потока при частичном открытии.
- Необходимость учитывать положение диска при проектировании трубопровода.
Клапаны
Клапаны – это наиболее универсальный тип арматуры‚ который может использоваться как для перекрытия‚ так и для регулирования потока. В зависимости от конструкции клапаны делятся на различные типы: запорные‚ регулирующие‚ обратные‚ предохранительные и т.д.
Запорные клапаны

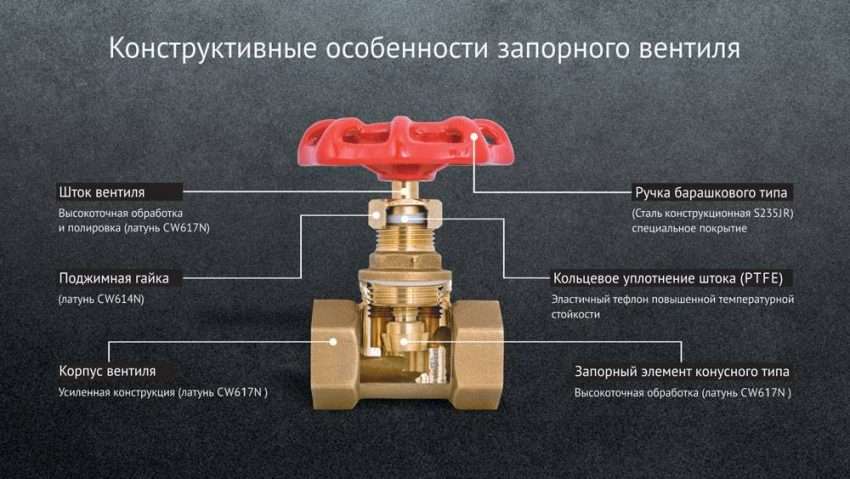

Запорные клапаны (вентили) предназначены для полного перекрытия потока. Запорный элемент (золотник) перемещается параллельно направлению потока и прижимается к седлу клапана‚ обеспечивая герметичное перекрытие.
Преимущества запорных клапанов:
- Высокая герметичность.
- Простота конструкции.
- Возможность использования для различных сред.
Недостатки запорных клапанов:
- Высокое гидравлическое сопротивление.
- Небольшая пропускная способность.
- Не предназначены для быстрого открытия/закрытия.
Регулирующие клапаны
Регулирующие клапаны предназначены для точного регулирования потока. Они оснащены приводом (ручным‚ электрическим‚ пневматическим)‚ который позволяет изменять положение запорного элемента и‚ соответственно‚ расход среды.
Преимущества регулирующих клапанов:
- Точное регулирование потока.
- Возможность автоматизации процесса регулирования.
- Широкий диапазон регулирования.
Недостатки регулирующих клапанов:
- Сложная конструкция.
- Высокая стоимость.
- Требуют квалифицированного обслуживания.
Обратные клапаны
Обратные клапаны предназначены для предотвращения обратного потока среды в трубопроводе. Они работают автоматически‚ без необходимости внешнего управления. Под действием прямого потока клапан открывается‚ а при возникновении обратного потока – закрывается.
Преимущества обратных клапанов:
- Автоматическая работа.
- Простота конструкции.
- Надежность в работе.
Недостатки обратных клапанов:
- Небольшое гидравлическое сопротивление.
- Возможность гидроударов при резком закрытии.
- Требуют правильной установки (в соответствии с направлением потока).
Предохранительные клапаны
Предохранительные клапаны предназначены для защиты трубопроводов и оборудования от превышения давления. При достижении определенного давления клапан открывается и сбрасывает избыток среды‚ предотвращая повреждение системы.
Преимущества предохранительных клапанов:
- Защита от превышения давления.
- Автоматическая работа.
- Надежность в работе.
Недостатки предохранительных клапанов:
- Необходимость точной настройки.
- Возможность ложных срабатываний.
- Требуют регулярной проверки и обслуживания.
Игольчатые клапаны
Игольчатые клапаны используются для точной регулировки малых потоков. Запорный элемент имеет форму иглы‚ которая перемещается внутри седла клапана‚ обеспечивая плавное и точное изменение расхода.
Преимущества игольчатых клапанов:
- Высокая точность регулирования.
- Возможность регулирования малых потоков.
- Компактные размеры.
Недостатки игольчатых клапанов:
- Небольшая пропускная способность.
- Чувствительность к загрязнениям.
- Не предназначены для работы с большими давлениями.
Материалы изготовления вентилей
Выбор материала для изготовления вентилей зависит от свойств транспортируемой среды‚ температуры‚ давления и других факторов. Наиболее распространенные материалы:
- Чугун: Используется для транспортировки воды‚ пара и других неагрессивных сред. Чугунные вентили отличаются низкой стоимостью и хорошей коррозионной стойкостью в нейтральных средах.
- Сталь: Используется для транспортировки широкого спектра сред‚ включая агрессивные. Стальные вентили обладают высокой прочностью и термостойкостью. Различают углеродистые‚ легированные и нержавеющие стали.
- Нержавеющая сталь: Используется для транспортировки пищевых продуктов‚ фармацевтических препаратов и других сред‚ требующих высокой чистоты. Нержавеющая сталь обладает отличной коррозионной стойкостью и гигиеничностью.
- Латунь: Используется для транспортировки воды‚ газа и других неагрессивных сред. Латунные вентили отличаются хорошей коррозионной стойкостью и легкостью обработки.
- Пластик: Используется для транспортировки агрессивных сред‚ таких как кислоты‚ щелочи и растворители. Пластиковые вентили обладают высокой химической стойкостью и небольшим весом. Наиболее распространенные пластики: ПВХ‚ ПП‚ ПВДФ.
Критерии выбора вентиля для трубопровода
При выборе вентиля для трубопровода необходимо учитывать следующие факторы:
Тип среды
Необходимо учитывать химические свойства транспортируемой среды‚ её температуру и давление. Для агрессивных сред следует выбирать вентили из коррозионностойких материалов.
Рабочее давление
Вентиль должен выдерживать максимальное рабочее давление в трубопроводе с запасом. Необходимо учитывать не только статическое давление‚ но и возможные гидроудары.
Рабочая температура
Вентиль должен быть рассчитан на рабочую температуру транспортируемой среды. Необходимо учитывать не только максимальную‚ но и минимальную температуру.
Диаметр трубопровода
Диаметр вентиля должен соответствовать диаметру трубопровода. Заужение диаметра может привести к увеличению гидравлического сопротивления и снижению пропускной способности.
Функциональное назначение
Необходимо определить‚ какую функцию должен выполнять вентиль: перекрытие потока‚ регулирование потока‚ предотвращение обратного потока‚ защита от превышения давления и т.д.
Тип управления
Вентиль может управляться вручную‚ электрически‚ пневматически или гидравлически. Выбор типа управления зависит от требований к автоматизации процесса.
Тип присоединения
Вентиль может присоединяться к трубопроводу с помощью фланцев‚ резьбы‚ сварки или муфт. Выбор типа присоединения зависит от материала трубопровода и условий эксплуатации.
Производитель
Рекомендуется выбирать вентили от известных и надежных производителей‚ которые гарантируют качество своей продукции и предоставляют гарантийное обслуживание.
Установка вентилей для трубопроводов
Установка вентилей должна выполняться квалифицированным персоналом в соответствии с инструкциями производителя и требованиями нормативных документов. Важно соблюдать следующие правила:
- Перед установкой необходимо очистить трубопровод от грязи‚ ржавчины и других загрязнений.
- Необходимо проверить соответствие вентиля техническим характеристикам трубопровода.
- Необходимо правильно ориентировать вентиль в соответствии с направлением потока (если это предусмотрено конструкцией).
- Необходимо обеспечить герметичность соединений.
- Необходимо проверить работоспособность вентиля после установки.
Обслуживание вентилей для трубопроводов
Регулярное обслуживание вентилей позволяет продлить срок их службы и обеспечить надежную работу трубопроводной системы. Рекомендуется проводить следующие мероприятия:
- Регулярный осмотр вентилей на предмет утечек‚ повреждений и коррозии.
- Смазка подвижных частей вентилей.
- Очистка вентилей от загрязнений.
- Проверка герметичности соединений.
- Замена изношенных уплотнительных элементов.
- Проверка работоспособности вентилей.
Ремонт вентилей для трубопроводов
Ремонт вентилей следует проводить только в случае необходимости и квалифицированным персоналом. Перед ремонтом необходимо отключить трубопровод и сбросить давление. При ремонте следует использовать только оригинальные запасные части или их сертифицированные аналоги.
Вентили для трубопроводов – это сложные устройства‚ требующие правильного выбора‚ установки и обслуживания. Соблюдение всех рекомендаций‚ представленных в этой статье‚ позволит вам обеспечить надежную и безопасную работу вашей трубопроводной системы. Не забывайте‚ что от качества вентилей зависит не только эффективность работы‚ но и безопасность всего объекта. Регулярно проверяйте состояние вентилей и своевременно проводите необходимое обслуживание. При возникновении каких-либо проблем обращайтесь к специалистам‚ которые помогут вам решить возникшие вопросы. Правильная эксплуатация и своевременное обслуживание вентилей – залог долгой и бесперебойной работы вашей трубопроводной системы. В конечном итоге‚ инвестиции в качественные вентили окупятся за счет снижения затрат на ремонт и обслуживание‚ а также предотвращения аварийных ситуаций.
В этой статье мы подробно рассмотрели тему «вентили для трубопроводов это». Мы рассмотрели различные типы вентилей‚ материалы их изготовления‚ критерии выбора‚ правила установки и обслуживания. Надеемся‚ что эта информация будет полезна для вас при выборе и эксплуатации вентилей для трубопроводов. Помните‚ что правильный выбор и установка вентилей – это залог надежной и безопасной работы вашей трубопроводной системы. Не экономьте на качестве и обращайтесь к специалистам при возникновении каких-либо вопросов.
