Задвижки – это неотъемлемая часть трубопроводных систем, используемых в самых разных отраслях промышленности и в жилищно-коммунальном хозяйстве. Они выполняют важную функцию: перекрытие потока жидкости или газа. Существует множество разновидностей задвижек, и одной из наиболее распространенных и эффективных является задвижка с обрезиненным клином. В этой статье мы подробно рассмотрим, что такое обрезиненный клин, как он работает, каковы его преимущества и недостатки, а также области применения.
Что такое задвижка и как она работает?
Прежде чем углубляться в особенности обрезиненного клина, необходимо понять принцип работы обычной задвижки. Задвижка – это запорный элемент трубопровода, предназначенный для полного перекрытия потока рабочей среды. Она состоит из корпуса, крышки, шпинделя, клина (или диска) и уплотнительных поверхностей.
Принцип работы задвижки достаточно прост: при вращении шпинделя клин перемещается перпендикулярно направлению потока. В открытом положении клин полностью выведен из потока, обеспечивая минимальное гидравлическое сопротивление. В закрытом положении клин плотно прилегает к уплотнительным поверхностям корпуса, полностью перекрывая поток.
Разновидности клиновых задвижек
Клиновые задвижки, в свою очередь, делятся на несколько типов, в зависимости от конструкции клина:
- Жесткий клин: Представляет собой цельную деталь, обычно изготавливаемую из металла. Простая и надежная конструкция, но требует высокой точности изготовления и притирки уплотнительных поверхностей.
- Двухдисковый клин: Состоит из двух дисков, соединенных между собой. Конструкция обеспечивает более плотное прилегание к уплотнительным поверхностям, компенсируя небольшие отклонения в геометрии.
- Упругий клин: Клин имеет небольшую степень упругости, что позволяет ему лучше адаптироваться к изменениям формы уплотнительных поверхностей, вызванным температурными деформациями или износом.
Обрезиненный клин: Конструкция и принцип действия

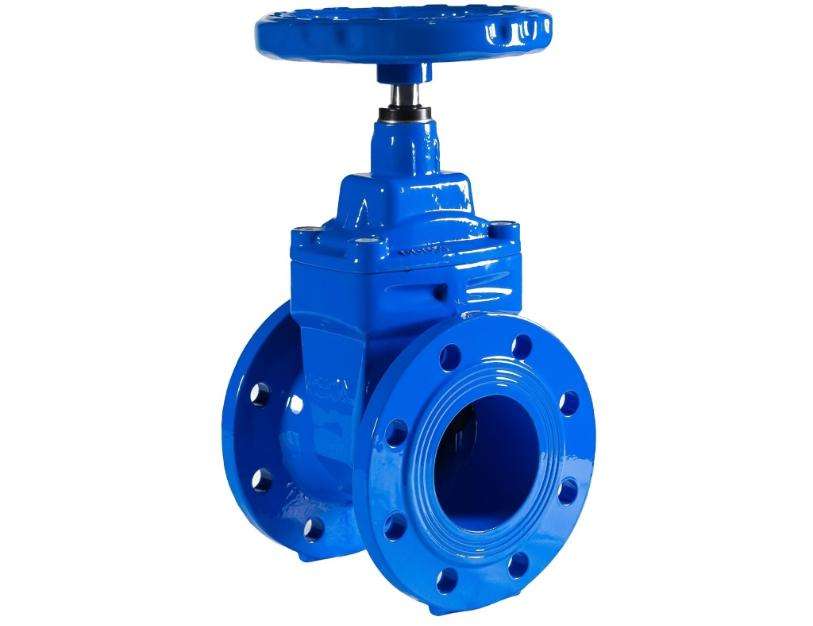

Обрезиненный клин – это разновидность клина, у которого рабочая поверхность, контактирующая с уплотнительными поверхностями корпуса, покрыта слоем эластичного материала – резины или эластомера. Это принципиальное отличие, которое обеспечивает ряд важных преимуществ.
Конструкция обрезиненного клина:
Основа клина обычно изготавливается из чугуна, стали или другого прочного материала. На эту основу наносится слой резины или эластомера. Толщина слоя может варьироваться в зависимости от условий эксплуатации и требований к герметичности. Резина обычно вулканизируется на металлической основе, обеспечивая прочное и долговечное соединение.
Принцип действия обрезиненного клина:
При закрытии задвижки обрезиненный клин, благодаря своей эластичности, плотно прилегает к уплотнительным поверхностям корпуса, компенсируя небольшие неровности и дефекты. Резина обеспечивает герметичное перекрытие потока даже при наличии небольших загрязнений или абразивных частиц в рабочей среде. Кроме того, эластичность резины снижает ударные нагрузки и вибрации при закрытии задвижки, что увеличивает срок ее службы.
Преимущества использования обрезиненного клина
Использование обрезиненного клина в задвижках предоставляет целый ряд преимуществ по сравнению с традиционными металлическими клиньями:
- Герметичность: Обеспечивает более высокую герметичность перекрытия потока, особенно при наличии небольших загрязнений или дефектов на уплотнительных поверхностях.
- Снижение износа: Эластичность резины снижает износ уплотнительных поверхностей корпуса и самого клина, продлевая срок службы задвижки.
- Устойчивость к коррозии: Резина защищает металлический клин от коррозии, особенно при работе с агрессивными средами.
- Низкий уровень шума: Эластичность материала снижает уровень шума при закрытии и открытии задвижки.
- Устойчивость к гидроударам: Резина амортизирует гидроудары, защищая трубопроводную систему от повреждений.
- Простота обслуживания: Задвижки с обрезиненным клином не требуют сложной притирки уплотнительных поверхностей, что упрощает их обслуживание.
Недостатки обрезиненного клина
Несмотря на многочисленные преимущества, обрезиненный клин имеет и некоторые недостатки, которые необходимо учитывать при выборе задвижки:
- Температурные ограничения: Резина имеет ограниченный диапазон рабочих температур. При высоких температурах резина может потерять свои эластичные свойства и разрушиться.
- Химическая стойкость: Не все типы резины устойчивы ко всем химическим веществам. При работе с агрессивными средами необходимо выбирать резину, устойчивую к конкретным веществам.
- Возможность повреждения: Резиновое покрытие может быть повреждено острыми предметами или абразивными частицами, содержащимися в рабочей среде.
- Стоимость: Задвижки с обрезиненным клином обычно стоят дороже, чем задвижки с металлическими клиньями.
Области применения задвижек с обрезиненным клином
Задвижки с обрезиненным клином широко используются в различных отраслях промышленности и в жилищно-коммунальном хозяйстве:
Водоснабжение и канализация
В системах водоснабжения и канализации задвижки с обрезиненным клином используются для перекрытия потока воды, сточных вод и других жидкостей. Они обеспечивают герметичное перекрытие потока, предотвращая утечки и загрязнения.
Нефтегазовая промышленность
В нефтегазовой промышленности задвижки с обрезиненным клином используются для перекрытия потока нефти, газа и других углеводородов. Они должны быть устойчивы к агрессивным средам и высоким давлениям.
Химическая промышленность
В химической промышленности задвижки с обрезиненным клином используются для перекрытия потока различных химических веществ. При этом необходимо выбирать резину, устойчивую к конкретным веществам.
Пищевая промышленность
В пищевой промышленности задвижки с обрезиненным клином используются для перекрытия потока пищевых продуктов и напитков. Они должны соответствовать санитарным нормам и не выделять вредных веществ.
Энергетика
В энергетике задвижки с обрезиненным клином используются для перекрытия потока воды, пара и других теплоносителей. Они должны быть устойчивы к высоким температурам и давлениям.
Выбор задвижки с обрезиненным клином: Ключевые параметры
При выборе задвижки с обрезиненным клином необходимо учитывать следующие ключевые параметры:
- Рабочее давление: Задвижка должна выдерживать максимальное давление в трубопроводной системе.
- Рабочая температура: Температура рабочей среды не должна превышать допустимую температуру для резины, используемой в клине.
- Химическая стойкость: Резина должна быть устойчива к химическим веществам, содержащимся в рабочей среде.
- Диаметр трубопровода: Задвижка должна соответствовать диаметру трубопровода.
- Тип соединения: Задвижка может иметь фланцевое, резьбовое или сварное соединение.
- Производитель: Следует выбирать задвижки от известных и надежных производителей.
Монтаж и обслуживание задвижек с обрезиненным клином
Монтаж и обслуживание задвижек с обрезиненным клином не требуют особых навыков и знаний. Однако необходимо соблюдать следующие правила:
- Монтаж: Задвижка должна быть установлена в соответствии с инструкцией производителя. Необходимо убедиться, что трубопровод не имеет перекосов и напряжений.
- Обслуживание: Регулярно проверяйте задвижку на наличие утечек и повреждений. Смазывайте шпиндель и другие подвижные части.
- Ремонт: При обнаружении повреждений резинового покрытия клина необходимо заменить клин или всю задвижку.
Альтернативы задвижкам с обрезиненным клином
В зависимости от условий эксплуатации и требований к трубопроводной системе, можно рассмотреть альтернативные варианты запорной арматуры:
- Шаровые краны: Обеспечивают быстрое и надежное перекрытие потока, но имеют большее гидравлическое сопротивление, чем задвижки.
- Дисковые затворы: Компактные и легкие, но не обеспечивают такой же высокой герметичности, как задвижки с обрезиненным клином.
- Клапаны: Используются для регулирования потока, а не для полного перекрытия.
Выбор оптимального типа запорной арматуры зависит от конкретных условий эксплуатации и требований к трубопроводной системе. Необходимо учитывать рабочее давление, температуру, химическую стойкость, диаметр трубопровода и другие факторы.
Таким образом, правильный выбор и эксплуатация задвижек с обрезиненным клином гарантируют надежную и безопасную работу трубопроводной системы. Понимание принципов работы и преимуществ данной конструкции позволяет оптимизировать процессы и повысить эффективность производства. Регулярное обслуживание и своевременная замена изношенных деталей – залог долговечности и бесперебойной работы запорной арматуры. Использование качественных материалов и соблюдение технологических требований при изготовлении задвижек с обрезиненным клином, позволяет им успешно конкурировать с аналогами.
