Выбор правильной трубопроводной арматуры является критически важным этапом при проектировании и монтаже любых инженерных систем, будь то промышленные комплексы, городские водопроводы или системы отопления. Задвижки, как один из наиболее распространенных типов запорной арматуры, играют ключевую роль в управлении потоками жидкостей и газов, обеспечивая надежное перекрытие трубопровода. Номинальный диаметр, или DN 150, указывает на то, что арматура предназначена для трубопроводов с условным проходом 150 миллиметров, что является достаточно распространенным размером в различных отраслях. Однако, помимо условного прохода, существует множество других габаритных и присоединительных размеров, которые необходимо учитывать для корректной установки и эксплуатации, и именно их детальное понимание позволяет избежать дорогостоящих ошибок и обеспечить долговечность всей системы.
Что такое задвижка DN 150?
DN 150 (от французского «diamètre nominal») обозначает номинальный диаметр или условный проход трубопроводной арматуры, в данном случае задвижки, который равен 150 миллиметрам. Этот параметр указывает на внутренний диаметр трубы, к которой присоединяется задвижка, и является ключевым для обеспечения совместимости компонентов системы. Однако, DN 150 не дает полной картины о физических размерах самой задвижки, так как они могут значительно варьироваться в зависимости от конструкции, материала, рабочего давления и стандартов изготовления.

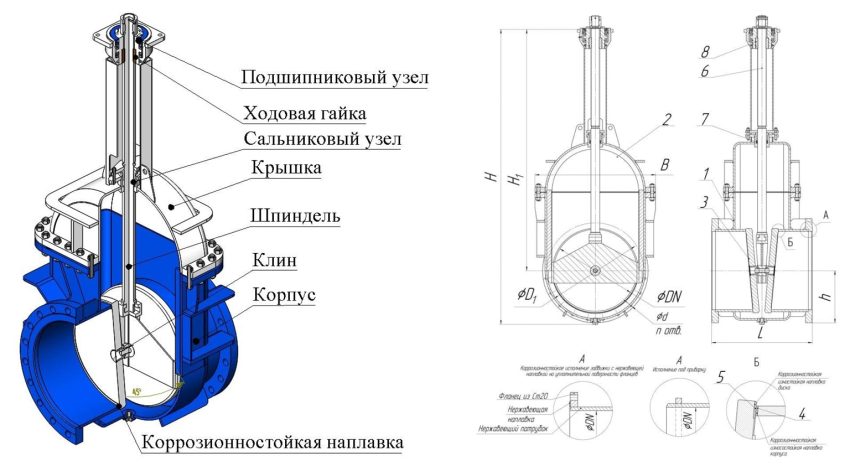

Основные габаритные размеры задвижек DN 150
При выборе задвижки для трубопровода DN 150 необходимо учитывать не только ее номинальный диаметр, но и ряд других важных габаритных и присоединительных размеров. Эти параметры напрямую влияют на возможность монтажа, совместимость с другими элементами системы и общую компоновку трубопровода.
Строительная длина (Face-to-Face)
Строительная длина – это расстояние между торцевыми поверхностями задвижки, к которым присоединяются фланцы или другие элементы трубопровода. Этот размер является одним из наиболее критичных, поскольку он определяет, сколько места задвижка займет в трубопроводной линии. Стандарты, такие как ГОСТ, DIN или API, регламентируют эти размеры для различных типов задвижек и классов давления. Например, стальные фланцевые задвижки DN 150 обычно имеют определенные строительные длины в зависимости от номинального давления (PN).
Ниже представлена таблица с типичными значениями строительной длины для фланцевых задвижек DN 150 различных классов давления:
| Номинальное давление (PN) | Строительная длина (мм) по ГОСТ | Строительная длина (мм) по EN 558 (Series 14) |
|---|---|---|
| PN 10 | 350 | 350 |
| PN 16 | 350 | 350 |
| PN 25 | 400 | 400 |
| PN 40 | 400 | 400 |
Высота и ширина
Помимо строительной длины, важны также общая высота задвижки (от нижней части корпуса до наивысшей точки штока или маховика в открытом положении) и ее ширина (по корпусу или фланцам). Эти параметры определяют необходимое пространство для установки и обслуживания арматуры, особенно в ограниченных условиях. Высота задвижки в открытом положении может быть значительно больше, чем в закрытом, что требует дополнительного учета при проектировании.
Диаметр фланцев и присоединительные размеры
Большинство задвижек DN 150 являются фланцевыми, что означает их присоединение к трубопроводу с помощью фланцев. Размеры фланцев, такие как внешний диаметр, диаметр центров отверстий под болты (PCD) и количество/диаметр самих болтов, строго регламентируются стандартами (например, ГОСТ 12820-80, ГОСТ 12821-80, ASME B16.5). Несоответствие этих параметров приведет к невозможности монтажа. Важно учитывать, что разные стандарты и классы давления имеют разные параметры фланцев.
- Внешний диаметр фланца: Общий диаметр фланца задвижки.
- Диаметр центров отверстий (PCD): Диаметр окружности, на которой расположены центры болтовых отверстий.
- Количество болтовых отверстий: Число отверстий для крепления фланцев.
- Диаметр болтовых отверстий: Размер отверстий, определяющий диаметр используемых болтов.
- Тип уплотнительной поверхности: Форма поверхности фланца, обеспечивающая герметичность соединения (например, выступ-впадина, шип-паз).
Влияние давления и типа материала на размеры
Рабочее давление (PN, Class) и материал изготовления задвижки (например, чугун, сталь, нержавеющая сталь) оказывают прямое влияние на ее габаритные размеры и вес. Задвижки, предназначенные для более высоких давлений, как правило, имеют более толстые стенки корпуса, увеличенные фланцы и усиленные штоки, что приводит к увеличению их общих размеров и массы. Материал также влияет на прочностные характеристики и, соответственно, на требуемые толщины стенок для обеспечения безопасности и долговечности. Например, чугунные задвижки DN 150 для низкого давления (PN 10-16) будут иметь одни размеры, тогда как стальные задвижки того же DN, но для высокого давления (PN 40 и выше) будут значительно массивнее.
При выборе задвижки необходимо учитывать несколько ключевых факторов, которые определяют ее размеры и конструкцию:
- Номинальное давление (PN/Class): Определяет толщину стенок корпуса, размеры фланцев и прочность всех элементов.
- Рабочая температура: Влияет на выбор материала и, косвенно, на требуемую прочность.
- Тип рабочей среды: Может потребовать использования специальных материалов (например, нержавеющей стали для агрессивных сред), что также влияет на конструкцию.
- Стандарт изготовления: ГОСТ, DIN, ANSI/ASME – каждый стандарт имеет свои допуски и размеры.
- Тип задвижки: Клиновые, параллельные, шиберные задвижки могут иметь различные габариты даже при одинаковом DN и PN.
Выбор задвижки DN 150 – это не просто подбор по номинальному диаметру, а комплексное решение, требующее учета множества габаритных и присоединительных размеров. Тщательное изучение строительной длины, высоты, ширины, а также параметров фланцев согласно действующим стандартам критически важно для успешного монтажа и безаварийной эксплуатации. Понимание того, как рабочее давление и материал влияют на эти размеры, позволяет сделать осознанный выбор, который обеспечит надежность и долговечность всей трубопроводной системы. Игнорирование этих нюансов может привести к серьезным проблемам, включая утечки, поломки и значительные финансовые потери, поэтому всегда следует обращаться к технической документации производителя и отраслевым стандартам.
